Конструкция автоцистерн и автопоездов-цистерн для перевозка сыпучих грузов определяется свойствами перевозимых грузов, Сыпучие грузы подразделяются на две группы: не требующие предохранения от атмосферных осадков и нуждающиеся в тщательной защите от них (грузы крытого хранения и транспортирования). Грузы первой группы можно транспортировать в открытых самосвалах и бункерах-цистернах. Грузы второй группы транспортируются только в закрытых резервуарах (цистернах).

Загрузка (выгрузка) сыпучих грузов может производиться следующими способами: гравитационным (бункерный); самосвальным; механическим (шнеками, транспортерами); пневматическим; комбинированным; аэрационно-пневматическими и аэрозольным.

Наибольшее распространение получила пневматический и комбинированный способы загрузки (выгрузки) сыпучих грузов.

Преимущества пневматического способа заключаются в подаче груза к месту потребления, исключении воздействия на груз окружающей среды, что обеспечивает сохранность его качества; отсутствии потерь.

Пневматическая выгрузка (загрузка) осуществляется под давлением воздуха от 1,5 до 3,0 кгс/см² (от 0,15 до 0,3 МПа). При аэрационно-пневматическом способе аэрация груза обеспечивается сжатым воздухом, нагнетаемым в резервуар, при этом выгрузка его производится также подачей сжатого воздуха от 1,5 до 2,5 кгс/см² (от 0,15 до 0,25 МПа) к разгрузочному патрубку.

Аэрозольный способ состоит в том, что под наклонно установленное днища (под углом 20-40°) подается сжатый воздух под небольшим избыточным давлением до 1,0 кгс/см² (0,1 МПа) вентилятором или воздуходувкой. При этом нижние слои груза перемещаются по наклонному днищу к разгрузочному отверстию, соединенному с питателем.

В питатель подается компрессором воздух давлением от 1,5 до 2,0 кгс/см² (от 0,15 до 0,2 МПа), который захватывает сыпучий груз и через напорный рукав подает его к месту потребления или хранения. При этом способе выгрузки резервуары имеют прямоугольное сечение вследствие пониженного давления подаваемого в них воздуха. Аэрозольный способ выгрузки применяется при круглой и эллипсной форме резервуара, при этом резервуар должен устанавливаться в наклонное положение.

Комбинированный способ выгрузки сыпучих грузов включает гравитационный, самосвальный и механический способы выгрузки из резервуара с пневматической подачей груза к месту потребления или хранения. Схема движения груза; шнек - питатель - линяя пневмотранспорта или опрокидыватель - питатель - линия пневмотранспорта.

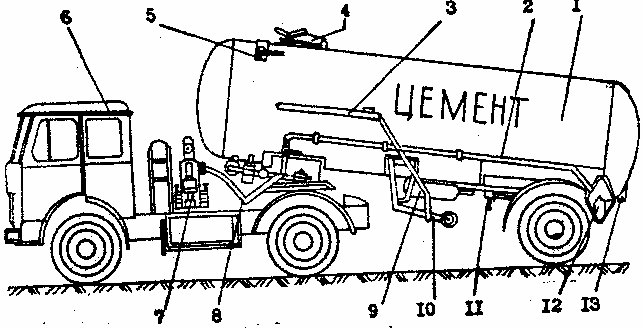

Например, полуприцепы-цистерны (рис. 8) для перевозки цемента имеют наклонное расположение резервуара и оснащены аэрационно-пневматической системой разгрузки. На этих средствах за кабиной тягача установлен компрессор, который в старых конструкциях приводится в действие от коробки отбора мощности (КОМ) автомобиля через карданную или клиноременную передачи. В новых конструкциях компрессор приводится в действие от трехфазного электродвигателя, подключаемого к городской электросети.

Загрузка цемента осуществляется через горловину, расположенную в верхней части резервуара. Выгрузка цемента производится при помощи сжатого воздуха, подаваемое от компрессора к воздухораспределителю через влагомаслоотделитель и гибкий рукав, затем – по трубопроводу к аэроднищу, откосам и по трубопроводу к форсунке разгрузочного патрубка.

На трубопроводах устанавливаются обратные клапаны, пропускающие воздух только в одном направлении, что исключает их забивку цементом. В воздушную коммуникацию входят предохранительный клапан и манометр. Аэроднище представляет собой лоток, закрытый сверху слоями хлопчатобумажной ткани, уложенной на металлической сетке. Ткань по периметру лотка плотно прижата к нему болтами. Для стекания цемента на аэроднище имеются боковые отсосы по всей длине резервуара, расположенные под углом 50º к горизонтали.

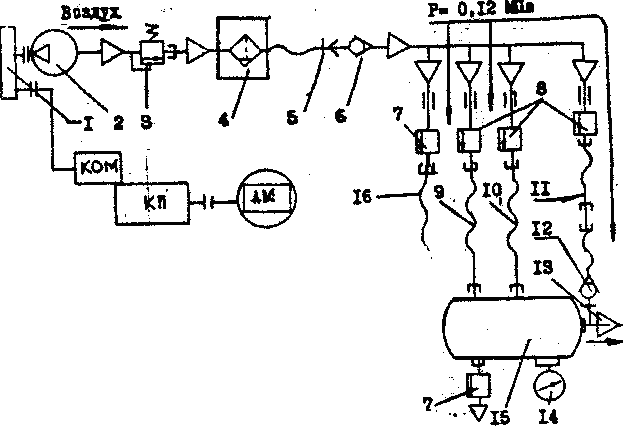

Выгрузка цемента осуществляется с помощью пневматического оборудования, смонтированного на автоцементовозе согласно пневматической схеме на рис. 10. Пневмооборудование для разгрузки состоит из трех кранов 7, 8 и 12 для подвода воздуха под аэрожелоба, обратного клапана 6, соединяющих трубопроводов и соединительной головки 5 для присоединения рукава от компрессорной установки 2. к трубопроводу подсоединен кран 7 для обдувки цистерны после разгрузки.

Окончание выгрузки определяется по падению давления в цистерне 15 (контролируемого манометром 14) до нуля.

Управление поддувом осуществляется при помощи крана 8, расположенного на коллекторе пневмосистемы в передней части цистерны.
