Для перевозки строительных железобетонных конструкций наиболее широко применяется панелевозы.
Требования, предъявляемые к панелевозам, определяемые специфическими особенностями панелей:
1. Панели воспринимают только вертикальные нагрузки, поэтому они должны перевозиться в вертикальном положении (допускается угол не более 12° от вертикали).
2. Панели не рассчитаны на кручение, поэтому при перевозке они не должны воспринимать усилий от перекоса осей автопоезда.
3. Панелевозы должны иметь соответствующее оборудование, так как панели не допускают трения между собой.
4. Панелевозы должны иметь минимальную погрузочную высоту и необходимые габаритные размеры и соответствующие эксплуатационные свойства (маневренность, устойчивость).
5. Панелевозы должна обладать достаточной проходимостью, так как часть маршрута перевозок проходит по плохим дорогам и на строительных площадках.
6. Прогрессивная технология строительства предусматривает разгрузку панелей с колес, поэтому конструкция панелевоза должна обеспечить любую последовательность разгрузки.
По конструкции панелевозы делятся на хребтовые, кассетные и платформенные (универсальные), см. рис. 10.
Преимуществом хребтовых панелевозов является низкая погрузочная высота. Недостатки: необходимость четного числа панелей при перевозке; узкая специализация; плохая защищенность груза от внешнего воздействия.
Преимущества кассетных панелевозов: их универсальность, хорошая защищенность груза. Недостатки: высокая погрузочная высота; сложная фиксация в вертикальном положении.

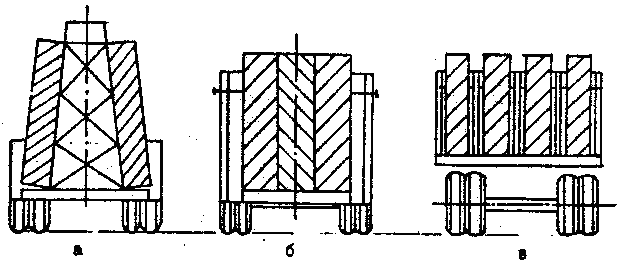

Конструктивные схемы панелевозов:
а) хребтовые; б) кассетные; в) платформенные
Хребтовый полуприцеп-панелевоз ПП 2009
Основным преимуществом платформенных панелевозов является их универсальность (видоизменяются в другие виды САТС при снятии или перемене оснастки).
Недостатки: высокая погрузочная высота, высокий коэффициент снаряженной массы.
По действующему типажу САТС ГОССРТОЯ имеются 4 типоразмера панелевозов грузоподъемностью 11,5; 20,5; 15,5; 26,0 т (рис. 11).
В табл. 6 приведены основные технические параметры и показатели рассмотренных полуприцепов-панелевозов.
Основные технические характеристики полуприцепов-панелевозов
|
Параметры и показатели
|
УППО906
|
УРР1307
|
УПП2012
|
|
Грузоподъемность, т
|
8,5
|
13,1
|
19,2
|
|
Снаряженная масса, т
|
3,9
|
6,0
|
10,8
|
|
Коэффициент снаряженной массы
|
0,46
|
0,46
|
0,56
|
|
Длина автопоезда, м
|
14,319
|
-
|
17,175
|
|
Погрузочная высота, мм
|
600
|
600
|
1680
|
|
Максимальная скорость, км/ч
|
60
|
60
|
60
|
|
