Это поворотный кран со стрелой, которая закреплена в верхней части башни. Груз этими кранами поднимают с помощью лебедки, грузового каната и крюковой подвески или грузозахватного органа. Кран выполняет следующие движения: подъем груза, изменение вылета, передвижение и поворот. Изменение вылета, т.е. изменение положения крюковой подвески, производится либо изменением угла наклона стрелы или перемещением грузовой тележки.

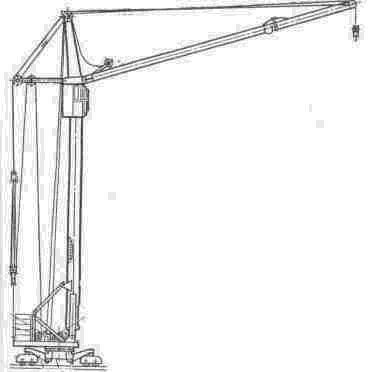

                                      Рис. 6. Схема башенного крана

Передвижение крана по площадке осуществляется с помощью рельсового ходового устройства на стальных ходовых колесах, по предварительно уложенному крановому пути. Для связи поворотных и неповоротных частей крана служат опорно-неповоротные устройства.

Различают два типа башенных кранов:

- с поворотной башней;

- с неповоротной башней.

В кранах с поворотной башней опорноповоротное устройство размещено внизу на ходовой части крана или на портале. Поворотная часть такого крана включает в себя: стрелу, башню с оголовком, поворотную платформу, на которой размещены грузовая и стреловая лебедки, механизм поворота и плиты противовеса.

В кранах с неподвижной башней опорноповоротное устройство размещено наверху башни.

Башенные краны классифицируют:

1. По типу применяемых стрел:

- с подъемной стрелой, когда груз подвешивается к концу стрелы. Изменение вылета происходит путем поворота стрелы относительно ее опорного шарнира;

- с балочной стрелой, когда груз подвешивается к грузовой тележке, которая перемещается по направляющей, размещенной по балке стрелы.

2. По способу перемещения:

- стационарные, т.е. закрепленные на фундаменте или на неподвижном основании, и которые обслуживают сооружения только с одной стороны;

- самоподъемные, которые устанавливают на конструкциях возводимого сооружения, и которые перемещаются с помощью собственных механизмов;

- передвижные, которые оборудованы ходовым механизмом и передвигаются при работе.

3. По виду ходового устройства:

- рельсовые;

- автомобильные;

- на шасси автомобильного типа;

- пневмоколесные;

- гусеничные;

- шагающие.
