Островок безопасности должен иметь бетонное основание высотой 20-25 см., в бетон встроены анкерные болты, для установки корпуса ТРК.
Дуги безопасности или отбойники
служат для защиты ТРК и колонн навеса от повреждений. Вариант исполнения и состав комплекта выбираются свободно с учетом особенностей проекта АЗС.
Комплектация:
- трубопровод с нефтепродуктом
- трубопровод с силовым кабелем
- трубопровод с кабелем управления
Корпус ТРК заземляется, окрашивается, а так же на него наносятся различные изображения:
- порядковый номер ТРК
- наименование нефтепродукта
- класс опасности В-1Г, где В-взрывоопасен; 1 – температура вспышки; Г – горючая жидкость.
- инвентарный номер
- дополнительная информация для потребителя

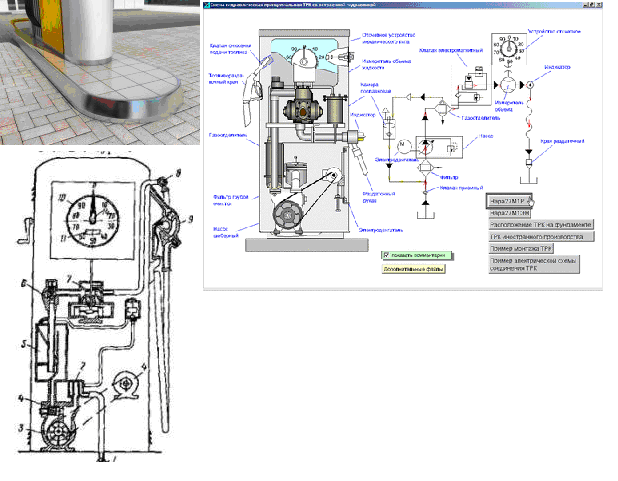

ТРК состоит из:
- приемный обратный клапан
- фильтр грубой очистки (ржавчина, окалина …)
- электродвигатель
- насос
- газоотделитель – улавливает пары из нефтепродукта, снимает избыточное давление, является дополнительным фильтром тонкой очистки
- поплавковая камера – имеет калибровочное отверстие и поплавок, несет функцию концентрации и возврата топлива в трубопровод
- электромагнитный клапан - за 3 секунды до окончания дозы уменьшает выдачу производительности, предупреждает выплёскивание из бака потребителя
- измеритель объёма жидкости – производит калибровочные измерения объёмов нефтепродукта
- отсчётное устройство (табло)
- индикатор – прозрачная вставка, дает визуальное наблюдение потока нефтепродукта
- рукав
- раздаточный кран, внутри имеется мембрана
- между 11 и 12 часто устанавливают разрывную муфту
|
