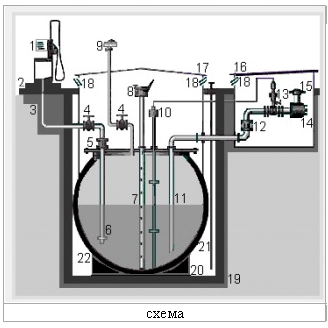

1 - (17 схема) колодец – устанавливается герметично к корпусу резервуара – предохраняет от влаги.
2 – (11 схема) трубопровод на приём нефтепродукта, должен иметь уклон в сторону резервуара не менее 3-х градусов и заканчиваться в резервуаре на расстоянии 10-15 см. от внешней образующей, а так же имеет сечение 45 градусов (гасить поток стенкой).
3 – (6 схема) приёмный клапан, необходим для удержания нефтепродукта в трубопроводе на выдачу при остановке ТРК, в результате достигается постоянное давление и заполнение в трубопроводе.
4 – (6 схема) трубопровод на выдачу должен заканчиваться в резервуаре на расстоянии 20-25 см. от внешней образующей (для безопасности и чистоты топлива)
5- (5 схема) – предохранитель
6 – (4 схема) – заглушка
7 – (8 схема) – люк замерной, представляет собой трубу из неискробразующего материала (алюминий), с герметизирующий прокладкой.
8 – (7 схема) – направляющая труба с перфорацией (прорезями), которые необходимы для точности показателей метроштока, должна располагаться строго вертикально и строго по центру.
9 – (9 схема) – клапан дыхательный предназначен для выравнивания исбыточного давления и разряжения в газовом пространстве резервуара имеет вид “тарелочек” – устанавливается на трубопровод высотой 2,5 м. от резервуара. Между клапаном и трубопроводом устанавливается огневой предохранитель.
