Подмости. Кладку стен и столбов начинают после возведения фундаментов или подвальной части здания. Поэтому первое рабочее место каменщика находится на уровне земли или настила перек-рытия. После возведения кладки на высоту до 1,2 м (ярус кладки) каменщик не может продолжать работу с прежнего уровня. Рабочее место каменщика необходимо поднять на подмости. Подмости представляют собой рабочие площадки в виде настила на инвентарных опорах, по которым рабо-чие перемещаются вдоль фронта работ и на которых размещают материалы, приспособления и инструменты. При каменных работах используют инвентарные подмости различных типов, из которых устраивают ленточное (вдоль стены) или сплошное (по всей площади между стенами здания) замащивание. При ленточном замащивании ширину подмостей, устанавливаемых на захватке полосой вдоль стен, делают 2,5...2,6 м, что соответствует ширине рабочего места каменщика. Такие подмости должны иметь боковое ограждение. Если ширина помещений не превышает трехкратной ширины настила, т. е. 7,5...8 м, целесообразно устраивать не ленточное, а сплошное замащивание. На сплошных подмостях, для которых не требуется ограждения, удобнее работать и располагать материалы. По конструкции подмости подразделяются на стоечные, шарнирно-панельные, пакетные и других типов.

Стоечные подмости (67) обычно состоят из раздвижных трубчатых телескопических стоек 5 и 6, деревянных прогонов 3 и щитов настила 1 и 2/ Подмости переставляют с первого яруса на второй только после того, как настил освободят от находящихся на нем материалов. При этом выдвигают внутренние трубы (верхние стойки 5) ла необходимую высоту и закрепляют их на нижней стойке 6, вставляя штырь   (чеку)   и состоечных подмостей можно возводить стены высотой до 4,4 м, однако такие подмости применяют редко, так как их приходится устанавливать вручную.

Шарнирно-панельные подмости на металлических треугольных опорах (68, а) состоят из двух треугольных сварных фермочек-опор и деревянной рабочей площадки настила 2. Опоры прикреплены к рабочей площадке двумя парами шарниров. Это позволяет, приподнимая подмости краном, изменять положение опор (поворот на 90°) и устанавливать необходимую высоту подмостей для второго или третьего яруса кладки.

Переносная площадка с ограждением (68,б) используется для кладки наружной стены лестничной клетки. Площадку устанавливают непосредственно на внутренние поперечные стены лестничной клетки, возведенные до уровня подмостей каменщиков.

Инвентарные подмости рассчитаны на установку их в два ряда по высоте, что позволяет возводить кладку до 5 м.

Панельные и пакетные подмости переставляют краном. Допускаемая нагрузка на них указывается в типовых чертежах и составляет 4 кН на 1 м2 площади. Подмости должны иметь ограждения и приставные инвентарные лестницы для подъема по ним рабочих.

Леса представляют собой систему стоечных опор, на которых закрепляют переставные рабочие площадки. Для кладки стен леса устанавливают при высоте помещений более 5 м. Леса делают из деревянных или стальных стоек, прогонов, поперечин, раскосов и рабочего настила.

Трубчатые безболтовые леса (70, а) состоят из стоек 3 и ригелей 4, соединяемых крюками 9 и патрубками /0 без болтов. К стойкам через каждый метр по высоте приварены патрубки 10 из труб диаметром 19 мм. Стойки устанавливают вдоль стены в два ряда на расстоянии 2 м одна от дру-гой, опирая нижними концами на башмаки 2, уложенные на деревянные подкладки 1. По ригелям перпендикулярно стене монтируют щитовой настил 6 из доски толщиной 50 мм. Для устойчивости леса крепят к стене анкерами (70,6), закладываемыми в стену, и крюками 8 из круглой стали. Для жесткости каркаса в первых двух панелях лесов от углов здания устанавливают диагональные связи. Леса собирают по мере возведения стен. Настил перемащивают через 1 м по высоте. Для подъема рабочих устраивают лестницы. С помощью таких лесов можно возводить кирпичные стены высотой до 40 м.

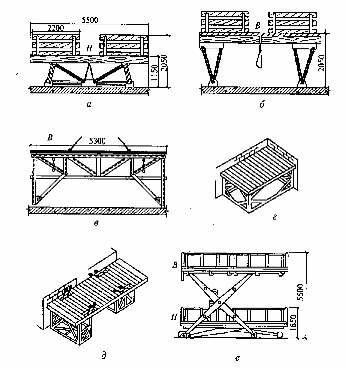

Рис. 7.11. Подмости: а, 6 — шарнирно-панельные при кладке второго и третьего яруса; в — инвентар-но-блочные; г — площадки-подмости; д — универсальные панельные; е — рычажные, с гидроприводом; В, Н — верхнее и нижнее положения подмостей

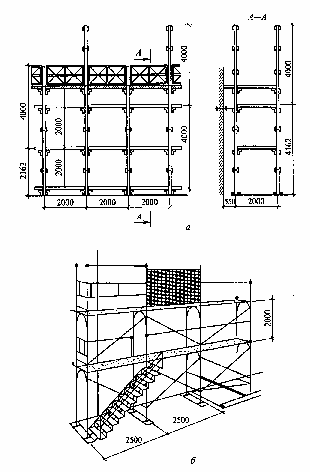

Рис. 7.12. Леса: а — стоечные безболтовые; б — рамные с клиновыми соединениями

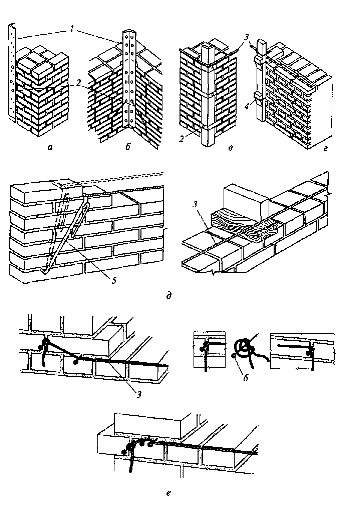

Рис. 7.14. Установка шнура-причалки с помощью:а, 6, в — металлических порядовок; г — деревянной порядовки; д— скобы; е — гвоздей; 1 порядовки; 2 — крюки-держатели;  3 -  причалка; 4 — клин; 5—скоба; 6 — гвоздь.
