Действующие на кладку силы воспринимаются главным образом камнем, так как раствор в кладке менее прочен, чем связанные им камни. Камни хорошо сопротивляются только сжимающим усилиям и, чтобы использовать это свойство, их располагают в кладке в соответствии с правилами разрезки.

Разрезка – это порядок расположения камней в кладке.

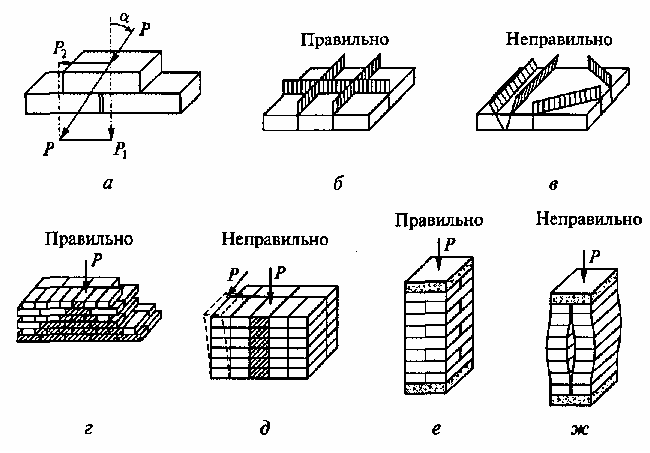

Рис. 7.2. Схемы к правилам разрезки кладки: а — воздействие на кладку наклонной силы;

б, в — членение рядов кладки на камни; г, е — кладка с перевязкой вертикальных швов;

д, ж — кладка без перевязки швов.



Были установлены три основных правила разрезки кладки (рис. 7.2).

Первое правило разрезки устанавливает, что ряды камней в кладке необходимо располагать параллельно друг другу и перпендикулярно действующей нагрузке. Наибольшие грани (постели) камней должны опираться на нижележащий ряд по всей плоскости. При кладке арок, подпорных стен допускается наклонное действие нагрузки, но угол наклона действующей силы не должен превышать 17°: α < 17°.

Второе правило разрезки предусматривает, что деление кладки в пределах каждого ряда необходимо производить системой плоскостей (вертикальных швов), перпендикулярных постелям камней. Поперечные швы должны быть перпендикулярны наружной поверхности кладки, а продольные швы — параллельны ей. В кладке не должно быть клиновидных камней (включений), которые под действием нагрузки могут раздвинуть соседние камни и нарушить целостность конструкции.

 Третье правило разрезки устанавливает, что вертикальные швы должны быть перекрыты (перевязаны) камнями через каждый ряд кладки, поскольку при совпадении вертикальных швов массив кладки представляет собой ряд столбов, находящихся под нагрузкой отдельно, что может привести к их расслоению и разрушению.
