Инструменты и приспособления. Каждую рабочую операцию в   процессе   кладки   выполняют   определенными   инструментами.

Основные из них кельма, растворная лопата, расшивка, молоток-кирочка.

Кельма (21,а) —отшлифованная с обеих сторон стальная лопатка с деревянной ручкой — предназначена для разравнивания раствора по кладке, заполнения раствором вертикальных швов и подрезки в швах лишнего раствора.

Растворная лопатка (21,6) служит для подачи и расстилания раствора на стене, перемешивания его в ящике.

Расшивками (21,в) обрабатывают швы, т. е. придают им определенную форму. Профиль поперечного сечения и размеры расшивок подбирают в соответствии с заданной формой и толщиной швов.

Молоток-кирочку (21, г) каменщик использует при рубке целого кирпича на неполномерные и при теске кирпича.

Швабровка (21,5) предназначена для очистки вентиляционных и дымовых каналов от выступившего из швов раствора, а также для более полного заполнения раствором и заглаживания швов в каналах. На стальной ручке швабровки внизу закреплена между фланцами резиновая пластина размером 140Х Х140ХЮ(12) мм, которая является рабочим органом.

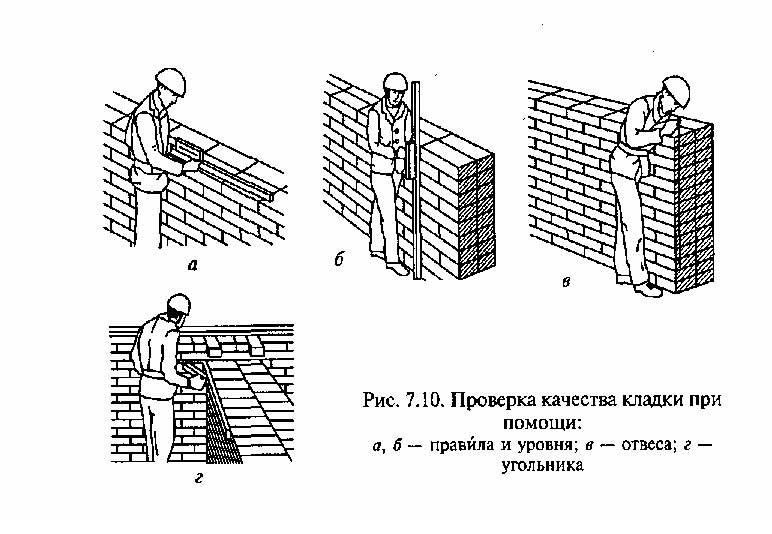

Качество кладки проверяют контрольно-измерительными инструментами (22): отвесом, уровнем, правилом, угольником, шнуром-причалкой.

Отвесы, состоящие из стального конусообразного корпуса, крученого шнура и алюминиевой планки, (22, а) служат для проверки вертикальности стен, простенков, столбов и углов кладки, т. е. для провешивания кладки. Отвесы массой 200...400 г предназначаются для проверки правильности кладки по ярусам и в пределах высоты этажа, 600...1000 г — для проверки наружных углов здания в пределах высоты нескольких этажей.

Строительный уровень применяют для проверки горизонтальности и вертикальности кладки. Длина уровня 300, 500 или 700 мм. Корпус уровня — из алюминиевого сплава, на корпусе укреп-лены две стеклянные трубки-ампулы, изогнутые по кривой большого радиуса, наполненные неза-мерзающей жидкостью так, что в них остается небольшой воздушный пузырек. При горизонталь-ном положении уровня пузырек, поднимаясь вверх, останавливается посредине между делениями ампулы. Смещение пузырька влево или вправо от этого положения показывает, что поверхность, на которую установлен уровень, не горизонтальна, и чем больше ее наклон к горизонту, тем боль-ше смещается пузырек от среднего положения. Благодаря тому, что трубки расположены в двух направлениях, уровнем можно проверять не только горизонтальные, но и вертикальные плоскости.

Правило представляет собой отфугованную деревянную рейку сечением 30X80 мм, длиной 1,5...2 м или дюралюминиевую рейку специального профиля длиной 1,2 м, предназначенную для проверки лицевой поверхности кладки.

Деревянный угольник 500Х 700 применяют для проверки прямоугольности закладываемых углов. Для каменных работ применяют также металлические угольники из уголкового профиля.

Рулетка и складной метр — мерительные инструменты, которыми размечают оси и положения конструкций, делают контрольные замеры кладки. Для обеспечения качественного выполнения каменной кладки и повышения производительности труда каменщиков используют малогабаритные ручные приспособления.

Причальные скобы (23,а) для закрепления причального шнура. Скобы П-образной формы из пруткового стального профиля с заостренными концами или из листовой стали (23, б) закрепляют в швах кладки, а скобы из листового металла надевают на кирпич, уложенный плашмя.

Промежуточные маяки (23,в) — временные подкладки, которые устанавливают под причальный шнур, чтобы он не провисал, в виде прямоугольного коробка или сварной рамы.

Маяками, устанавливаемыми на кладке через 4...6 м, фиксируют положение натянутого шнура-причалки в вертикальной и горизонтальной плоскости.

Шаблоны в виде деревянных или металлических линеек, предназначенные для разметки оконных и дверных проемов, разметки дымовых и вентиляционных каналов и других частей кладки.

Шнур- причалка (23, г) — крученый шнур толщиной 3 мм, который натягивают при кладке верст между порядовками и маяками как ориентир для обеспечения прямолинейности и горизонтальнос-ти рядов кладки, а также одинаковой толщины горизонтальных швов. С помощью шнура-причал-ки каменщик определяет, какое положение должен иметь каждый укладываемый кирпич в версте.

Порядовки — приспособления из уголков, труб или деревянных реек с нанесенными на них деле-ниями, соответственно толщине горизонтальных рядов кладки (77 мм — для одинарного, 100 мм — для утолщенного кирпича). Порядовки предназначены для прикрепления к ним при кладке при-чального шнура и обеспечения вертикальности и горизонтальности рядов кладки. Металлические порядовки длиной до 1,8 м (на один ярус кладки) применяют в качестве угловых, а деревянные длиной до 3 м   (на этаж) в качестве промежуточных.

Угловые металлические порядовки (24) служат шаблоном (для рядов кладки), который при пра-вильной установке (по отвесу) и жестком закреплении обеспечивает вертикальность кладки. Зак-репляют порядовки скобами (24, а) с винтовым зажимом 3, или крюками 7 (24, б), вставленными в отверстия 8 для крепления причального шнура к порядовке, а другим концом в швы кладки.

Порядовки устанавливают до начала кладки на углах здания в местах примыкания стен, а на протяженных участках — через каждые 10...12 м.При установке металлической порядовки сначала в вертикальном шве кладки закрепляют одну скобу-струбцину 2, а через 3...4 ряда кладки — другую (24, а). Затем между установленными скобами-струбцинами и кладкой вставляют порядов-ку и регулировочными винтами 1 прижимают ее к кладке и регулируют вертикальное положение. Правильность установки проверяют отвесом. После выверки порядовки натягивают причальный шнур. Снимают порядовку (24, в) правилом 9, надетым на вороток винтового зажима 3 скобы-струбцины. Вращением воротка ослабляют скобу и извлекают из шва.

Промежуточные деревянные порядовки (24, г) — это деревянные рейки сечением 50 X 50 или

70 X 50 мм, длиной до 3 м, на которые нанесены деления (засечки) через каждые 77 или 100 мм соответственно толщине ряда кладки. В размер 77 (100) мм входит высота кирпича и толщина шва 12 мм. Промежуточные порядовки применяют для разметки рядов кладки, фиксирования отметок низа и верха оконных и дверных проемов, перемычек, прогонов, плит перекрытий и других элементов кладки.

К поверхности стен порядовки (24, г) приставляют таким образом,   чтобы   стороны,   на   которых   размечены ряды   кладки, были обращены внутрь зданий (в сторону каменщика). Порядовку крепят в кладке П-образными стальными держателями 10 в виде скоб с поперечной планкой. Делают это следующим образом. В горизонтальные швы по ходу кладки через каждые 6...8 рядов по высоте вводят скобы-держатели, располагая их один над другим. Скобы должны войти   в стену   своими   концами   и   поперечной планкой   (разрез А—А). Уложив над вторым держателем один-два ряда кирпичей, в скобы вставляют порядовку и закрепляют ее деревянными клиньями 11. К порядовкам крепят шнур-причалку двойной скобой 12 (разрез Б—Б), которая удерживается на рейке   порядовки   натяжением причалки   и   в результате   трения между скобой и порядовкой. Порядовку снимают вместе с держателями, не вынимая клиньев. Для этого ее осторожно раскачивают в плоскости, перпендикулярной поверхности стены.   Держатели,

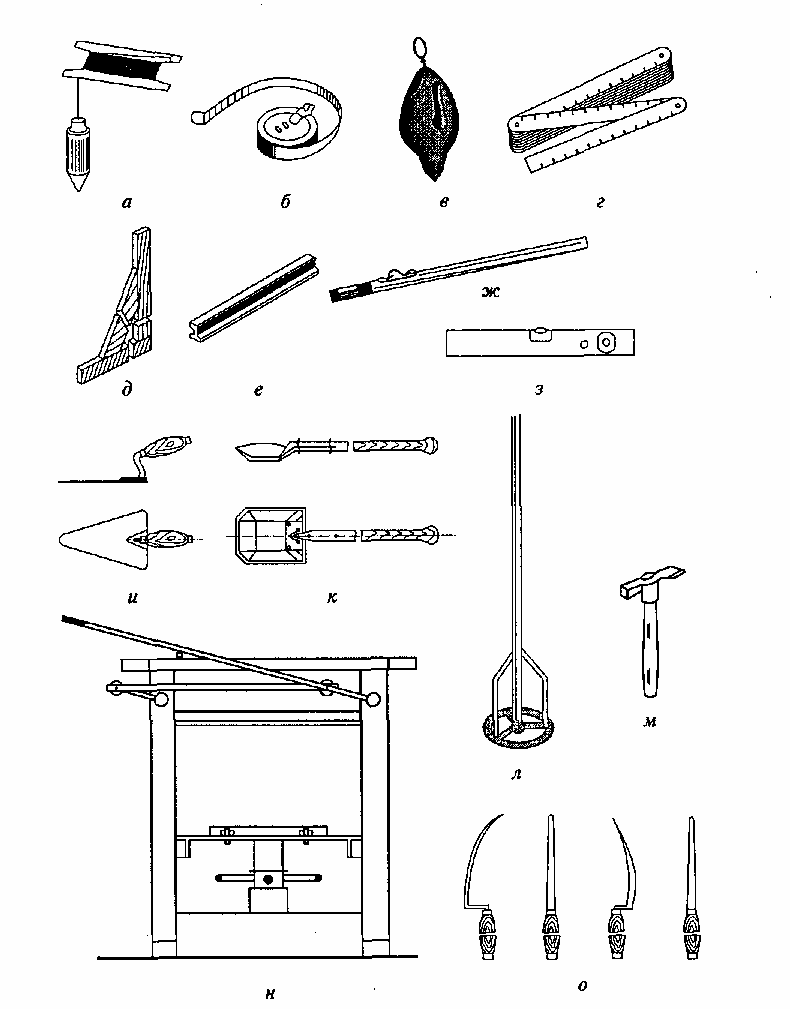

Рис. 7.9. Контрольно-измерительные и производственные инструменты каменщика:

а — отвес; б — рулетка; в — шнуроотбойное приспособление; г — складной метр; д — угольник; е — правило; ж — метростат; з — уровень; и — кельма; к— лопата растворная;  л — насадка-миксер; м — молоток-кирочка; н — гильотина для рубки кирпича;  о — расшивки.
