Назначение: Линия предназначена для производства фруктовых консервов (джемов, конфитюров, подварок и фруктовых наполнителей) томатной пасты, кетчупа и соусов из пюре с последующей фасовкой в стеклотару и стерилизацией готового продукта.

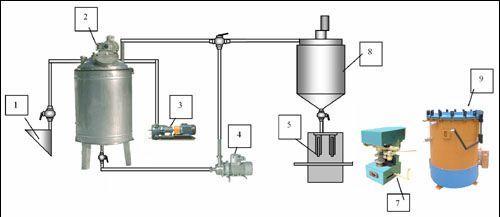

Схема устройства :
1. Загрузочная воронка, 2. Вакуум - выпарной аппарат, 3. Вакуум насос ВВН,
4. Гомогенизатор YMIX, 5. Дозатор - полуавтомат Доза -2400 П,
7. Укупорочная ( закаточная ) машина УУ -5, 8. Накопительная емкость,
9. Автоклав электрический
Принцип работы : Подготовленное пюре загружается в приемную воронку 1, и при помощи разряжения в вакуум - аппарате 2 загружается в него. В вакуум - аппарате происходит выпаривание массы при непрерывном перемешивании и при температуре ниже 100 С , что при длительной обработке позволяет максимально сохранить питательные вещества и цвет продукта.
Пюре пропускается через гомогенизатор 4 для получения однородной консистенции. Готовая масса перекачивается в накопительную емкость с тепловой рубашкой и перемешивающим устройством, откуда самотеком подается в дозатор 5.
При приготовлении продукта для фасовки в крупную тару. Подготовленные банки заполняются дозатором и оператором перемещаются к закаточной машине. Так как масса в накопителе находится при температуре фасовки, то при укупорке горячего продукта после остывания в банке создается вакуум.
Укупоренные банки размещаются в автоклавной корзине. Заполненная корзина помещается в автоклав 9, его герметично закрывают и проводят тепловую обработку по соответствующему режиму.
По завершению процесса охлажденные банки передают на оформление. В зависимости от производительности линия комплектуется несколькими дозирующими, укупорочными (закаточными) машинами и автоклавами.
|
