Модельным комплексом называется совокупность приспособлений и оснастки для создания литейной формы.

В модельный комплекс входят:

1. модель

2. стержневой ящик и стержень

3. элементы литейновой системы

4. модельные и подмодельные плиты

5. формовочные материалы

6. опоки

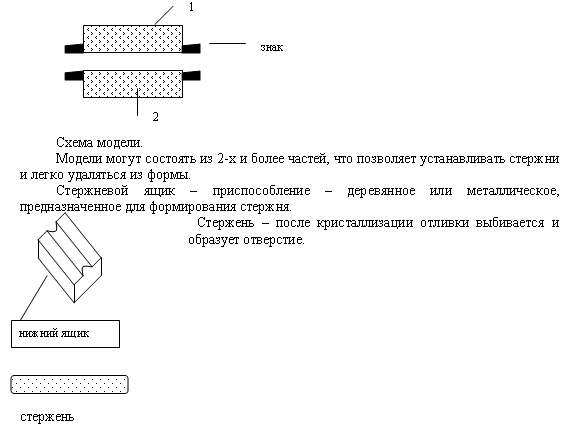

Модель – приспособление деревянное или пластмассовое, при помощи которого, при изготовлении литейной формы, воспроизводят наружний контур отливки.

Модель – прототип отливки, которая должна обладать требованиями:

1.     легкая и удобная в работе

2.     прочной и износостойкой

3.     обеспечивать точную копию отливки с учетом усадки

4.     хорошо извлекаться из формы

Если отливка имеет отверстие, то модели изготавливают с выступами, выкрашенные в черный цвет – это есть знаки, которые служат для установки стержней после выемки.





Элементы литниковой системы предназначены для формирования каналов в литейной форме, предназначенных для удаления газов и заливки расплавленного слава.

К элементам литниковой системы относят:

выпоры             - деревянные приспособления, которые после выемки из формы образуют каналы для удаления газов.

























1.     Литникова чаша предназначена для заливки расплавленного материала ковша.

2.     стояк – вертикальный канал для передвижения металла;

3.     горизонтальный канал, предназначен для подвода металла в форму

4.     шлакоуловители – предназначены для удержания шлака



Модельные или подмодельные плиты – это стальные или чугунные листы для удержания формовочных материалов снизу.

Формовочные материалы – смесь материалов, предназначенных для формирования формы

Опоки – (ящики) – стальные или чугунные, предназначены для формирования формы с боковых сторон.
