Процесс записи данных в память иллюстрируется на

схеме, показанной на рис. 2.1.6, а, временные диаграммы — на рис.
2.1.6, б.

На такте Т1 содержание регистра адреса МП БИС выдается
на МА, а на МД выдается слово состояния.

На такте Т2 на МД выдаются данные для записи в память.

На такте Т3 формируется сигнал, по которому будет проходить
запись данных в память или ВУ.

На протяжении всего машинного цикла записи данных в память
сигнал ПРИЕМ находится на нулевом уровне, что позволяет двунаправленному шинному формирователю работать в режиме выдачи
данных на МД микроЭВМ.

Процесс записи данных во внешнее устройство аналогичен записи данных в память. Единственное отличие этого процесса заключается в формировании сигнала записи ЗпВВ. Для этого используется сигнал с выхода Зп и разряд Д4 слова состояния.

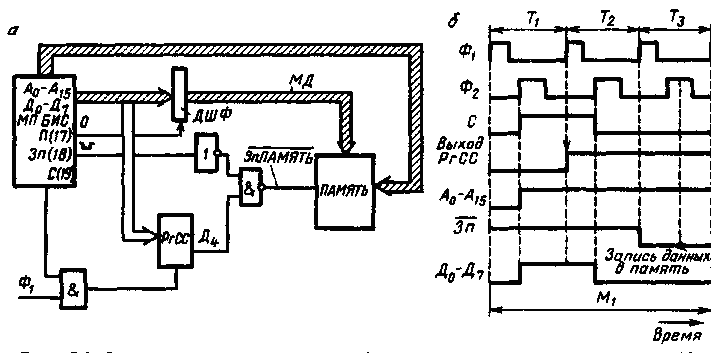

Рисунок 2.1.6 – Схема записи данных в память (а) и временная диаграмма процесса
