Микросхема КР580ВВ55 представляет собой
программируемое устройство, используемое для ввода-вывода параллельной информации.

Схема позволяет осуществлять обмен 8-
разрядными данными по трем каналам: А, В, С.

Направление обмена и режим работы для каждого канала задается программно. Каналы служат для передачи как данных, так и управляющих сигналов.

Упрощенно схема состоит из регистра управления и трех регистров, предназначенных для ввода-вывода данных.

Структура микросхемы КР580ВВ55 приведена на рис. 2.3.1, а, а ее
условное обозначение — на рис. 2.3.2, б.

Назначение выводов: Д0 —Д7 — двунаправленная магистраль данных для передачи данных, управляющих слов и информации состояния;

КА0—КА7 — двунаправленная магистраль данных каналов А;

КВ0—КВ7 — двунаправленная магистраль данных канала В;

КС0—КС7 — двунаправленная магистраль данных канала С (магистрали каналов передачи данных, управляющих сигналов и сигналов запроса на прерывание от ВУ и МП БИС);

ВУ — выбор устройства;

А0—А1 — входы, необходимые для выбора одного из каналов А, В, С или регистра управления;

Чт (чтение) — вход, на который подается сигнал на выдачу данных из внутренних регистров схемы на МД;

R— вход, используемый для начальной установки схемы.

При подаче сигнала на этот вход содержание всех внутренних регистров устанавливается на ноль;

Зп (запись) — вход записи данных в схему.

Для микроЭВМ схему можно представить состоящей либо из
четырех ВУ, либо из четырех адресов памяти.

Для формирования сигнала выборки устройства, подаваемого на вход ВУ(инверсный), можно использовать шины А2—А15 MA микроЭВМ.

При обращении к схеме как к четырем ВУ входы Чт и Зп должны быть подключены к шинам Чт.ВВ и ЗпВВ МУ микроЭВМ.

При обращении к схеме как к четырем адресам памяти ее входы Чт и Зп должны быть соответственно подключены к шинам Чт. ПАМЯТЬ и Зп. ПАМЯТЬ МУ микроЭВМ.

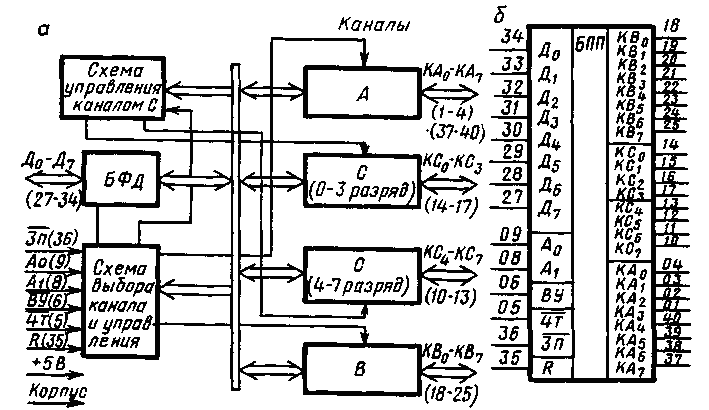

Рисунок 2.3.1 – Упрощенная схема программируемого параллельного интерфейса КР580ВВ55 (а) и его условное обозначение (б)



Схема может выполнять следующие функции: буферизацию (при
асинхронном режиме обмена данными); преобразование формата
данных; сопряжение микроЭВМ с ВУ в режиме прерывания.

Режимы работы микросхемы К580ВВ55 задаются при ее начальной установке. Четыре подадресных регистра схемы включают в
себя три регистра каналов ввода-вывода данных (А, В, С) и регистр
управления.

Регистр канала С может быть подразделен на два
четырехразрядных регистра ввода-вывода данных, к которым осуществляется доступ как к отдельным независимым регистрам (рис.
2.3.1, а). Имеется возможность подразделения трех каналов на две
группы (рис. 2.3.2, б). В этих группах каналы А к В используются
для обмена данными с микроЭВМ, а отдельные шины канала С—
для записи управляющих сигналов.

Режимы работы каналов задаются путем записи управляющего
слова в регистр управления. Существует три типа работы схемы.

Тип 0 — это простой ввод-вывод данных по трем 8-разрядным каналам, причем канал С может быть подразделен на два 4-разрядных канала. Каждый из каналов может быть использован отдельно для ввода или вывода информации.

При работе схемы в этом режиме никаких дополнительных сигналов управления не требуется.

Вид каналов приведен на рис. 2.3.2, а.

Тип 1 - Позволяет осуществлять обмен данными по каналам А и В с помощью сигналов управления, передаваемых по каналу С.

Для каналов А и В существует четыре комбинации взаимных направлений передачи данных:

а) каналы А н В работают в режиме вывода данных;

б) каналы А и В работают в режиме ввода данных;

в) канал А работает в режиме ввода, а В — в режиме вывода данных;

г) канал А работает в режиме вывода, а В — в режиме ввода данных.

Незадействованные для управляющих сигналов шины канала С могут быть использованы для ввода-вывода информации. Направление передачи информации по этим шинам определяется управляющим словом, записанным в регистре управления.
