Обмен информацией между МП БИС и ВУ организуется с помощью трех

магистралей микроЭВМ: МА, МД и МУ. Ввиду малой нагрузочной
способности, а также ограниченного числа выводов МП БИС в микроЭВМ необходимо использовать дополнительные схемы для организации этих магистралей.

Магистраль адресов является однонаправленной магистралью,
выдача адресов на которую осуществляется лишь МП БИС или
схемой прямого доступа к памяти при работе микроЭВМ с каналом прямого доступа к памяти. Малая нагрузочная способность МА требует применения буфера.

По МД организуется двунаправленный обмен данными между
МП БИС и памятью или ВУ. Максимальная нагрузочная способность МД невелика, что не позволяет непосредственно подключать к ней системы с большой емкостью памяти и широким набором периферийных устройств.

Для увеличения нагрузочной способности МД микроЭВМ необходимо также применять буфер МД.

Магистраль управления состоит из пяти шин, сигналы на которых формируются из записанного слова состояния МП БИС и его
выходных сигналов ПРИЕМ и Зп. На рис. 2.2.1 приведены организации МУ на схеме КР580ВН28.

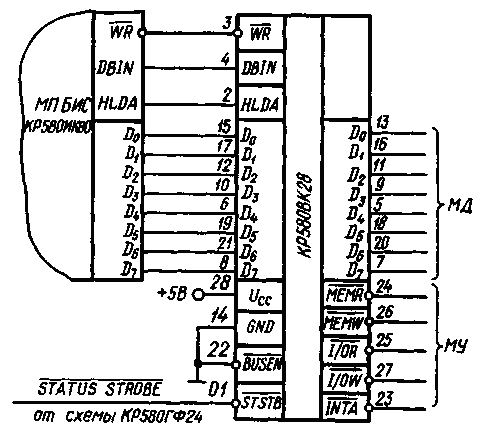

Рисунок 2.2.1 – Схема формирования МУ микроЭВМ
