Микропроцессорная БИС КР580ИК80 представляет собой однокристальный 8-разрядный МП с двумя магистралями: однонаправленной 16-разрядной адресной
магистралью (МА), двунаправленной 8-разрядной магистралью данных (МД) и 12 сигналами управления (шесть входных и шесть выходных) (рис. 2.1.1).

Микропроцессорная БИС рассчитана на выполнение логических
и арифметических операций с 8-разрядными числами в двоичной
и десятичной системах счисления, а также операций с двойной раз-
рядностью (с 16-разрядными числами).



Функциональное    назначение    внешних    выводов    МП БИС КР580ИК80:

А0 – А16 — адресная магистраль (выходы с тремя состояниям),
обеспечивающая адресацию к любой из 216 8-разрядной ячейки
памяти или внешнего устройства (ВУ);

Д0—Д7 — двунаправленная магистраль данных, используемая
для обмена информации с памятью или ВУ;

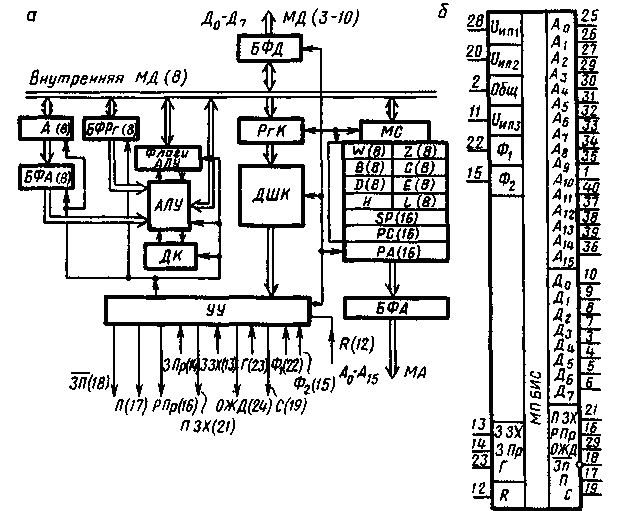

Рисунок 2.1.1 – Структурная схема и УГО МП БИС КР580ИК80



СИНХР (синхронизация) — на этом выходе МП БИС формируется сигнал СИНХР в начале каждого машинного цикла;

П (прием)— сигнал ПРИЕМ на этом выходе указывает на готовность МП БИС к приему данных;

ОЖД (ожидание) — сигнал ОЖД на этом выходе указывает,
что МП находится в состоянии ожидания;

ЗП (инверсный)— на этом выходе МП БИС сигнал ЗП указывает, что данные выданы МП БИС и установлены на МД и могут быть записаны
в ВУ;

П. ЗХ (подтверждение захвата)— на этом выходе МП БИС сигнал П. ЗХ появляется в ответ на сигнал 3. ЗХ (запрос захвата) и
указывает, что МД и МА находятся в состоянии высокого сопротивления;

Р. Пр (разрешение прерывания)— на этом выходе сигнал Р. Пр
указывает на состояние внутреннего триггера разрешения прерывания МП БИС. Состояние триггера может быть установлено программно с помощью команд EI, DI.

При уровне «0» на выходе Р. Пр прием запросов прерывания МП БИС невозможен;

Г (готов) — сигнал ГОТОВ на этом входе информирует о готовности ВУ к обмену информацией с МП БИС.

При уровне «0» МП БИС будет находиться в состоянии ОЖИДАНИЕ.

3. ЗХ (запрос захвата) — вход, используемый для подачи сигнала 3. ЗХ на переход МП БИС в состояние ЗАХВАТ, в котором МА
и МД переходят в третье состояние (высокое сопротивление).

Обычно состояние используется для организации обмена информацией
по каналу прямого доступа к памяти;

3. Пр (запрос прерывания)—вход, используемый для подачи
сигнала 3. Пр. Сигнал поступает от внешнего устройства на прерывание выполнения основной программы и переход на выполнение
подпрограмм обслуживания прерывания.

Сигнал запроса прерывания не воспринимается МП БИС при работе его в режимах ЗАХВАТ, ОЖИДАНИЕ или нулевом состоянии внутреннего триггера разрешения прерывания;

R — вход, по которому поступает сигнал на начальную установку
МП БИС, при этом обнуляются его программный счетчик, внутренние триггеры, формирующие сигналы Р. Пр и П. ЗХ;

Ф1 и Ф2 — входы для подачи тактовых сигналов Ф1 и Ф2.

Последние являются не пересекающимися во времени сигналами, определяющими тактовую частоту работы МП БИС.

Входы источников питания МП БИС: нулевой потенциал (земля)
+5В, —5В, + 12В. Условное обозначение схемы МП БИС
КР580ИК80 приведено на рис 2.1.1.
