Команда состоит из двух частей: кода операции и адреса. Код операции сообщает микропроцессору, что надо делать; адрес указывает местоположение данных, участвующих в операции. В зависимости от формата команды адрес указывается различным количеством полей.

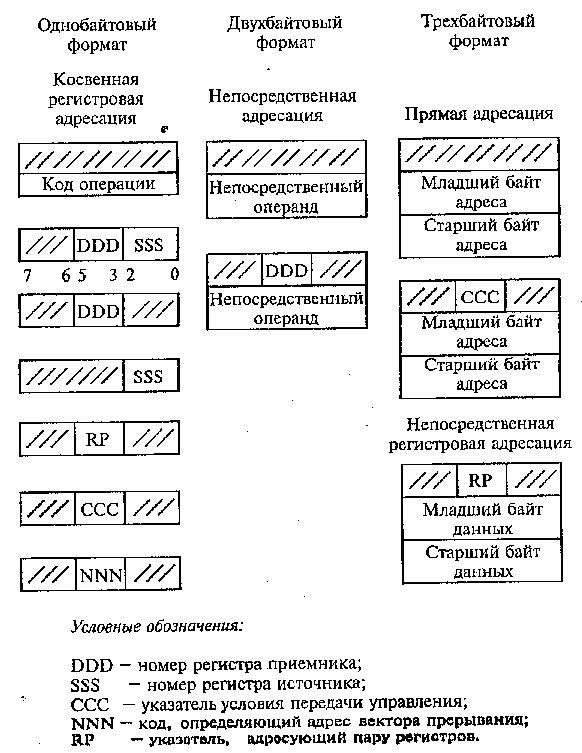

Классификация полей по формату команды и виду адресации показана на рис. 1.5.3. Заштрихованные на рисунке разряды первого байта команд относятся к коду операции.

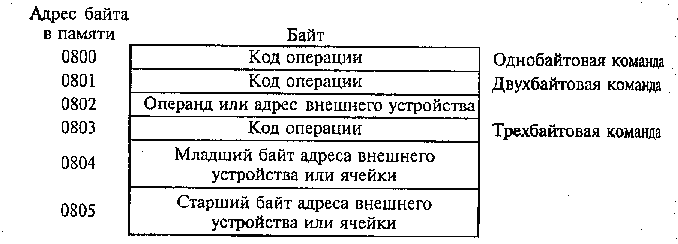

Все слова, образующие программу, должны следовать одно за другим и располагаться в соседних ячейках памяти (рис. 1.5.4).

При регистровой адресации один байт информации может храниться в одном из регистров, коды адресов которых представлены в табл. 21.2. Двухбайтовая информация хранится в регистровых па­рах, коды адресов которых представлены в табл. 21.3, причем стар­ший байт информации (с 8-го по 15-й разряд) размещается в пер­вом регистре пары, а младший байт (с 0 по 7-й) — во втором регистре пары.





Рисунок 1.5.4 - Расположение в соседних ячейках памяти слов программы



Под регистром М понимается ячейка оперативной памяти, адрес которой находится в паре регистров HLили байте команды.
