Микросхема КР580ВИ53 представляет собой программируемый трехканальный таймер-счетчик, вырабатывающий временные интервалы, управляемые программой.

Три канала программируются и работают независимо друг от друга. Длительность интервалов может задаваться
программно в двоичной или двоично-десятичной форме записи. Для
каждого канала имеется возможность задания одного и 5 шести
режимов работы: выдачи сигнала прерывания по счету до конечного
числа; программируемого ждущего одновибратора, генератора
тактовых импульсов, генератора прямоугольных импульсов, программно-управляемого строба; схемотехнически управляемого
строба.

Процесс формирования временных интервалов в каждом канале
может управляться (начинаться, останавливаться или инициироваться вновь) внешним сигналом, подаваемым на вход разрешения
работы. Работа схемы тактируется сигналами внешнего генератора
с частотой до 2 МГц. Для микроЭВМ схема представляется либо как
устройство ввода-вывода, либо как ОЗУ.

Структура микросхемы КР580ВИ53 приведена на рис 2.3.9
Упрощенно схему можно представить в виде буфера канала данных
(БД), схемы выборки канала (ВК), определяющей, к какому каналу
обращается микроЭВМ, и трех независимых каналов Каждый канал
включает в себя счетчик (Сч), регистр режима (РгР), в который
записывается управляющее слово, схемы управления (СУ) и синхронизации канал (СС) и 16-разрядный счетчик.

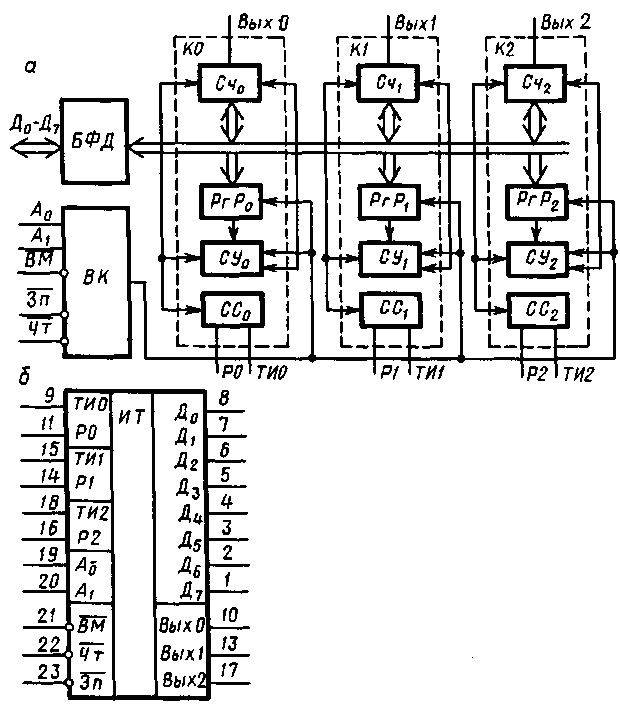

Рисунок 2.3.9 – Структура микросхемы интервального таймера КР580ВИ53(а) и её условное обозначение (б)



Д7—Д0— двунаправленная магистраль данных с тремя состояниями, используемая для передачи данных и управляющих слов между
микроЭВМ и выбранными регистрами.

ВМ (выбор микросхемы) — вход для подачи сигнала выбора
схемы

Чт (чтение) — вход, на который подается сигнал на выдачу
данных из внутренних регистров схемы на МД микроЭВМ.

Зп (запись) — вход, используемый для записи данных из МД
микроЭВМ в схему.

А1, А1— входы, используются для сообщения выбора одного
из каналов или регистра управления.

Ниже приведены коды выборки
счетчиков регистра управления каналов:

Р0—Р2 — входы разрешения работы (начальной установки каналов 0—2).

ТИ0—ТИ2 — входы тактовой частоты каналов 0—2.

Вых0 — Вых2 — выходы каналов К0 — К2.

Подключение микросхемы КР580ИК59 к микроЭВМ осуществляют следующим образом.

Входы выборки каналов А1, ai соединяют
с А0 и А1 магистрали адреса микроЭВМ (рис. 7.26), входы-выходы
таймера Д7—Д0 подключаются к МД.

Вход ВМ - выборки микросхемы подключается либо непосредственно к МА при линейном методе адресации, либо в больших системах через дешифратор адреса.

На входах Зп, Чт подаются соответственно при линейном методе адресации сигналы Чт. ПАМЯТЬ, Зп. ПАМЯТЬ, а при использовании
дешифратора — сигналы Чт. ВВ, Зп. ВВ.

При создании задержек программа вместо использования временных циклов запускает один или несколько каналов в нужном режиме.

По окончании счета таймер должен прервать работу МП БИС. В этом случае выходы каналов подключаются по входам запроса прерывания БПП, что
позволяет создать многоуровневую систему временных интервалов.
