При топологии «двойное кольцо», которая поддерживает 500 компьютеров при общей длине кольца в 100 км (62 мили), FDDI функционирует со скоростью 100 Мбит/с.
FDDIоснована на технологии совместного использования сети. Это означает, что одновременно могут передавать данные несколько компьютеров. Хотя FDDIработает со скоростью 100 Мбит/с, технология совместного использования сети может стать причиной ее перегрузки. Например, если 10 компьютеров начнут передавать данные со скоростью 10 Мбит/с каждый, общий поток будет равен 100 Мбит/с. А при передаче видеоинформации или данных мультимедиа среда передачи (даже со скоростью 100 Мбит/с) тем более окажется потенциальным узким местом системы.

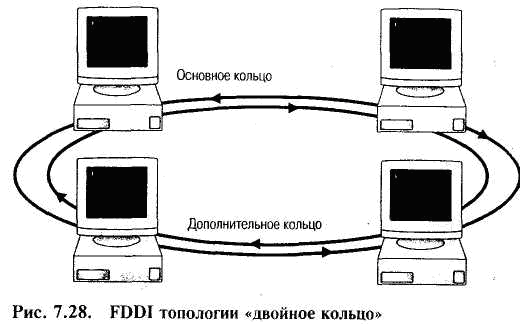

FDDI использует систему передачи маркеров в двойном кольце. Трафик в сети FDDI состоит из двух похожих потоков, движущихся в противоположных направлениях по двум кольцам. Одно кольцо называется основным, а другое — дополнительным.
Обычно данные передаются только по основному кольцу. Если в основном кольце происходит сбой, сеть автоматически переконфигурируется, и данные начинают передаваться по дополнительному кольцу в противоположном направлении.
Это является основным достоинством данной технологии.
Существуют и ограничения: обшая длина кабеля объединенных колец не должна превышать 200 км; к нему не может быть подключено более 1000 компьютеров. К тому же, поскольку второе кольцо предназначено для защиты от сбоев, эти показатели должны быть поделены на два. Следовательно, каждая сеть FDD1 должна быть ограничена 500 компьютерами и 100 км кабеля. И наконец, как минимум через каждые 2 км должен быть установлен репитер.
В сети FDD1 компьютеры могут иметь соединение «точка-точка» с концентратором. Это означает, что сеть FDDI реализована с топологией «звезда-кольцо». Такое решение имеет свои достоинства: упрощается решение проблем;
используются возможности интеллектуальных концентраторов для сетевого управления и поиска неисправностей.
|
