Сеть Token Ring является реализацией стандарта IEEE 802.5. От других сетей ее отличает не только кабельная система, но и использование доступа с передачей маркера.
Сеть Token Ring имеет следующие характеристики:
топология — звезда-кольцо;
метод доступа — с передачей маркера;
кабельная система — экранированная и неэкранированная витая пара
скорость передачи данных — 4 и 16 Мбит/с;
тип передачи — узкополосная;
спецификации — 802.5

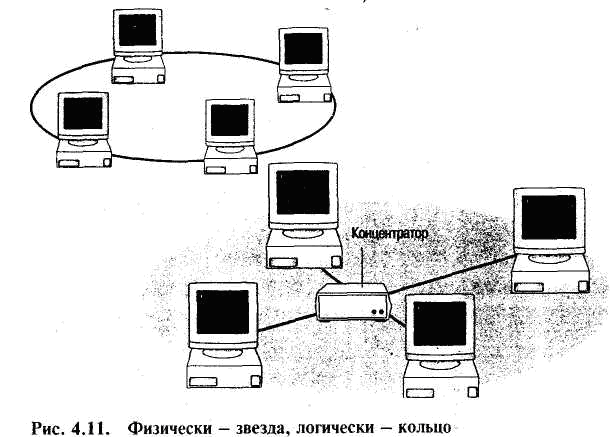

Топология типичной сети Token Ring - «кольцо». Однако в версии IBM это топология «звезда-кольцо»: компьютеры в сети соединяются с центральным концентратором, а маркер передается по логическому кольцу. Физическое кольцо реализуется в концентраторе. Пользователи — часть кольца, но соединяются они с ним через концентратор.
Формат кадра Token Ring

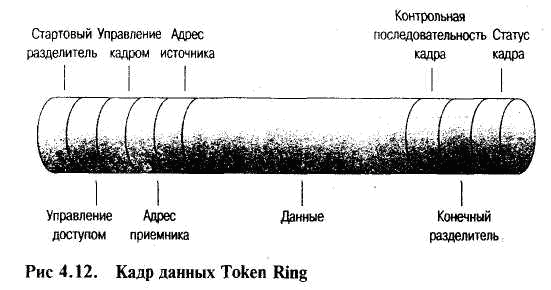

Основной формат кадра Token Ring показан на рис. 4 (относительный масштаб полей не соблюден) и описан в следующей таблице. Данные составляют большую часть кадра.
Поле кадра
|
Описание
|
Стартовый разделитель
|
Сигнализирует о начале кадра
|
Управление доступом
|
Указывает на приоритет кадра и на то, что передается — кадр маркера или кадр данных
|
Управление кадром
|
Содержит информацию Управления доступом к среде — для всех компьютеров или информацию «конечной станции» — только для одного компьютера
|
Адрес приемника
|
Адрес компьютера-получателя
|
Адрес источника
|
Адрес компьютера-отправителя
|
Данные
|
Передаваемая информация
|
Контрольная последовательность кадра
|
CRC
|
Конечный разделитель
|
Сигнализирует о конце кадра
|
Статус кадра
|
Сообщает, был ли распознан и скопирован кадр (доступен ли адрес приемника)
|
|
