Существуют четыре топологии Ethernet со скоростью передачи10 Мбит/с:

·             10 Base T;

·             10 Base 2;

·             10 Base 5;

·             10 Base FL.

10 Base T (10 — скорость передачи 10 Мбит/с, Base — узкополосная, Т — витая пара) — сеть Ethernet, которая для соединения компьютеров обычно ис­пользует неэкранированную витую пару UTP. Тeм не менее и экранированная витая пара (STP) также может применяться топологии 10 Base T без изменения каких-либо ее параметров.

Большинство сетей этого типа строятся в виде звезды, но по системе передачи сигналов представляют собой шину, как и другие конфигурации Ethernet. Обычно концентратор сети 10 Base T выступает как многопортовый (multiport) репитер и часто располагается в распределительной стойке здания, (каждый компьютер подключается к другому концу кабеля, соединенного с концентратором, и использует две пары прово­дов: одну — для приема, другую — для передачи).

Максимальная длина сегмента 10 Base T — 100 м (328 футов). Минимальная длина кабеля — 2,5 м (около 8 футов).

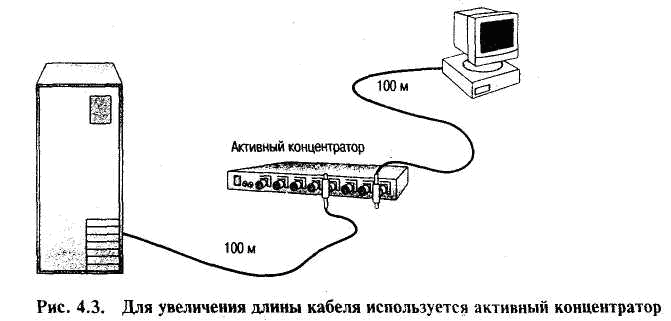

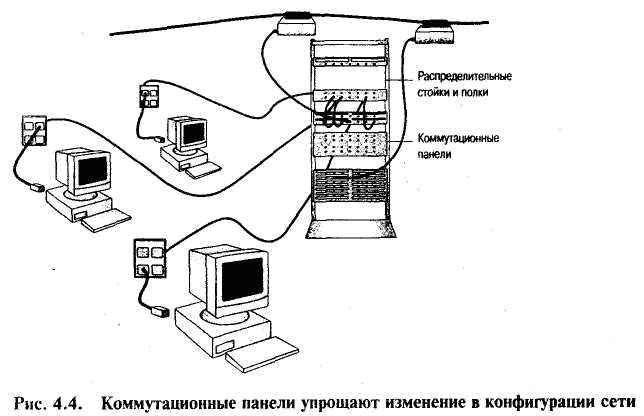

На рис. 4.4 показано, как сеть 10 Base T реализует преимущества топологии «звез­да». Кабель UTP обеспечивает скорость передачи данных 10 Мбит/с. Изменение кон­фигурации производится на коммутационных панелях — простым переключением шнура из одного гнезда в другое. Эти изменения не затрагивают другие сетевые устройства (в отличие от сети Ethernet традиционной топологии «шина»).

При скорости передачи выше 10 Мбит/с коммутационные панели перед исполь­зованием необходимо тестировать.

Резюме



В соответствии со спецификацией IEEE 802.3 эта топология называется 10 Base 2 (10 — скорость передачи 10 Мбит/с, Base — узкополосная передача, 2 — передача на рассто­яние, примерно в два раза превышающее 100 м (фактическое расстояние 185 м)).

Сеть такого типа ориентирована на тонкий коаксиальный кабель или тонкий Ethernet, с максимальной длиной сегмента 185 м. Минимальная длина кабеля 0,5 м (20 дюймов). Кроме того, существует ограничение на максимальное количество компью­теров, которое может быть размещено на 185-метровом сегменте кабеля, — 30 штук

Компоненты кабеля «тонкий Ethernet»:

BNC баррел-коннекторы:

BNC Т-коннекторы;

BNC-терминаторы.

Сети на тонком Ethernet обычно имеют топологию «шина».(Стандарты IEEE для тонкого Ethernet не предусматривают использования кабеля трансивера между Т-коннектором и компьютером. Вместо этого Т-коннектор располагают непосредственно на плате сетевого адаптера.

Сеть на тонком Ethernet — экономичный способ реализации сетей для небольших отделений и рабочих групп. Используемый в такого типа сетях кабель: относительно недорогой; прост в установке; легко конфигурируется.

В соответствии со спецификацией IEEE эта топология называется 10 Base 5 (10 — ско­рость передачи 10 Мбит/с, Base — узкополосная передача, 5 — сегменты по 500 м (5 раз по 100 м)). Известно и другое ее название — стандартный Ethernet.

Сети на толстом коаксиальном кабеле (толстый Ethernet) обычно используют то­пологию «шина». Толстый Ethernet может поддерживать до 100 узлов (рабочих стан­ций, репитеров и т.д.) на магистральный сегмент. Магистраль, или магистральный сегмент, — главный кабель, к которому присоединяются трансиверы с подключенны­ми к ним рабочими станциями и репитерами. Сегмент толстого Ethernet может иметь длину 500 м при общей длине сети 2500 м. (8200 футов).

Расстояния и допуски для толстого Ethernet больше, чем для тонкого Ethernet.

Компоненты кабельной системы: Трансиверы.

Трансивер, обеспечивая связь между компьютером и главным кабелем ЛВС, совме­щены с «зубом вампира», соединенным с кабелем.

10 Base FL (10 — скорость передачи 10 Мбит/с, Base — узкополосная передача. FL — оптоволоконный кабель) представляет собой сеть Ethernet, в которой компьютеры и репитеры соединены оптоволоконным кабелем.

Основная причина популярности 10 Base FL — возможность прокладывать кабель между репитерами на большие расстояния (например, между зданиями). Максималь­ная длина сегмента 10 Base FL — 2000 м.
