Сетевая архитектура (network architecture) — это комбинация стандартов, топологий и протоколов, необходимых для создания работоспособной сети. Данное занятие, представляющее сетевую архитектуру Ethernet, является первым в серии занятий, посвященных сетевым архитектурам.
Одним из ключевых аспектов созданной сети явилось использование метода доступа CSMA/CD.
Первоначальная версия Ethernet представляла собой систему со скоростью передачи 2,94 Мбит/с и объединяла более 100 компьютеров с помощью кабеля длиной в 1 км. Сеть Ethernet фирмы Xerox имела такой успех, что компании Xerox, Intel Corporation и Digital Equipment Corporation разработали стандарт для Ethernet со скоростью передачи 10 Мбит/с. Сегодня ее рассматривают как спецификацию, описывающую метод кабельного соединения и совместного использования компьютеров и информационных систем.
Спецификация Ethernet выполняет те же функции, что Физический и Канальный уровни модели OSI. Эта разработка лежит в основе спецификации IEEE 802.3.
Сеть Ethernet имеет следующие характеристики:
традиционная топология — линейная шина;
другие топологии — звезда-шина;
тип передачи — узкополосная;
метод доступа — CSMA/CD;
спецификации — IEEE 802.3;
скорость передачи данных — 10 и 100 Мбит/с;
кабельная система — толстый и тонкий коаксиальный, UTP.
Формат кадра
Ethernet разбивает данные на пакеты (кадры), формат которых отличается от формат пакетов, используемого в других сетях. Кадры представляют собой блоки информации, передаваемые как единое целое. Кадр Ethernet может иметь длину от 64 до 1511-байтов, но сама структура кадра Ethernet использует, по крайней мере, 18 байтов, по этому размер блока данных в Ethernet — от 46 до 1500 байтов. Каждый кадр содержит управляющую информацию и имеет общую с другими кадрами организацию.

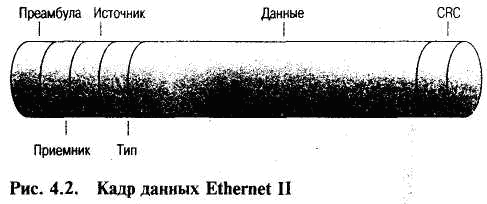

Например, передаваемый по сети кадр Ethernet II используется для протокола TCP/IP. Кадр состоит из частей, которые перечислены в таблице.
Поле кадра
|
Описание
|
Преамбула
|
Отмечает начало кадра
|
Местоназначение и источник
|
Указывает адрес источника и адрес приемника
|
Тип
|
Используется для идентификации протокола Сетевого уровня (IP или IPX)
|
Циклический избыточный кол (CRC)
|
Поле информации для проверки ошибок
|

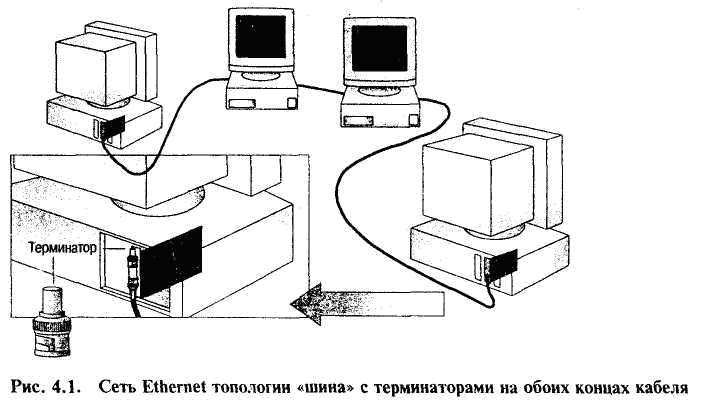

Сети Ethernet используют различные варианты кабелей и топологий.
|
