В настоящее время часто используются топологии, которые комбинируют компоновку сети по принципу шины, звезды и кольца.
Звезда-шина

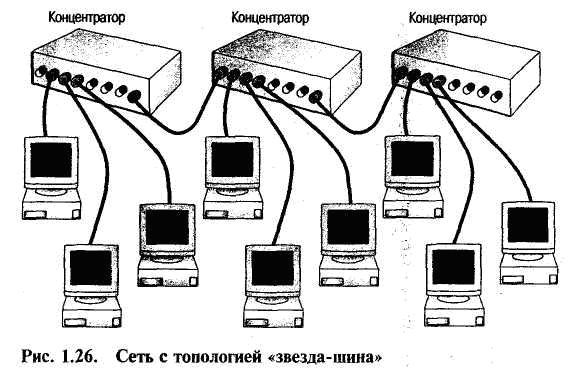

Звезда-шина (star-bus) — это комбинация топологий «шина» и «звезда». Чаще всего это выглядит так: несколько сетей с топологией «звезда» объединяются при помощи магистральной линейной шины.
В этом случае выход из строя одного компьютера не оказывает никакого влияния на сеть — остальные компьютеры по-прежнему взаимодействуют друг с другом. А выход из строя концентратора повлечет за собой остановку подключенных к нему компьютеров и концентраторов.
Звезда-кольцо

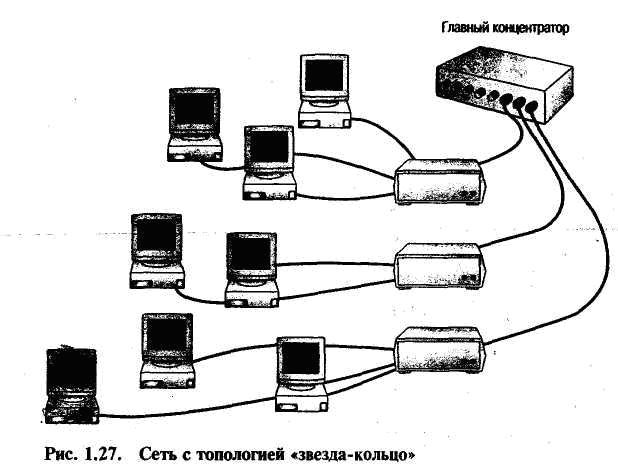

Звезда-кольцо (star-ring) кажется несколько похожей на звезду-шину. И в той, и в другой топологии компьютеры подключены к концентратору, который фактически и формирует кольцо или шину. Отличие в том, что концентраторы в звезде-шине соединены магистральной линейной шиной, а в звезде-кольце на основе главного концентратора они образуют звезду.
|
Топология
|
Преимущества
|
Недостатки
|
|
Шина
|
Экономный расход кабеля
Сравнительно недорогая и несложная в использовании среда передачи. Простота, надежность. Легко расширяется
|
При значительных объемах трафика уменьшается пропускная способность сети. Трудно локализовать проблемы, Выход из строя кабеля останавливает работу многих пользователей
|
|
Кольцо
|
Все компьютеры имеют равный доступ. Количество пользователей не оказывает сколько-нибудь значительного влияния на производительность
|
Выход из строя одного компьютера может вывести из строя всю сеть, Трудно локализовать проблемы, Изменение конфигурации сети требует остановки работы всей сети
|
|
Звезда
|
Легко модифицировать сеть, добавляя новые компьютеры Централизованный контроль и управление Выход из строя одного компьютера не влияет на работоспособность сети
|
Выход из строя центрального узла выводит из строя всю сеть
|
|
