Новые стандарты Ethernet позволяют преодолеть скорость передачи в 10 Мбит/с. Эти новые возможности разрабатываются для таких приложений, порождающих интенсивный трафик, как: CAD (системы автоматического проектирования); САМ (системы автоматического производства); видео; отображение и хранение документов.
Известны два стандарта Ethernet:
· 100BaseVG-AnyLAN Ethernet;
· 100Base X Ethernet (Fast Ethernet)
Fast Ethernet и 100 Base VG-AnyLAN работают примерно в пять-десять раз быстрее, чем стандартный Ethernet. Кроме того, они совместимы с существующей кабельной системой 10 Base T.
100 VG-AnyLAN
100VG (Voice Grade) Any LAN — новая сетевая технология, которая сочетает в себе элементы Ethernet и Token Ring.
Эта технология совершенствуется стандартом IEEE 802.12.. Спецификация 802.12 -стандарт передачи кадров Ethernet 802.3 и пакетов Token Ring 802.5.
Эта технология имеет несколько названий:
· 100VG-AnyLAN;
· 100 Base VG;
· VG;
· AnyLAN
Перечислим возможности некоторых из существующих в настоящее время спецификаций 100VG-AnyLAN:
· минимальная скорость передачи данных 100 Мбит/с:
· поддержка каскадируемой топологии «звезда» на основе витой пары категории 3. 4 или 5 и оптоволоконного кабеля;
· метод доступа по приоритету запроса (различаются два уровня приоритета: низкий и высокий;
· поддержка средств фильтрации персонально адресованных кадров и концентраторе (для повышения степени конфиденциальности):
· поддержка передачи кадров Ethernet и Token Ring.

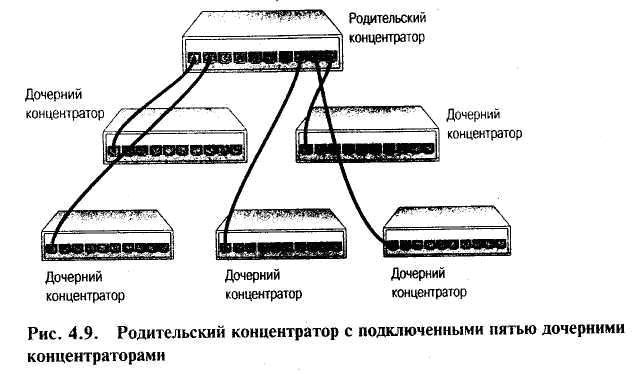

Сеть 100VG-AnyLAN строится по топологии «звезда», где все компьютеры соединены с концентратором. Сеть можно расширять, добавляя «дочерние» (child) концентраторы к центральному, «родительскому» (parent), который относится к ним так же, как и к компьютерам, т.е. родительские концентраторы управляют передачей компьютеров, соединенных со своими «детьми».
100 Base X Ethernet ( Fast Ethernet )
Этот стандарт, иногда называемый Fast Ethernet. Является расширением существующего стандарта Ethernet. Он строится на UTP категории 5, использует метод доступа CSMA/CD и топологию - «звезда-шина» (подобно 10 Base T), где все кабели подключены к концентратору.
100 Base X включает три спецификации среды передачи:
!00Base T4 (UTP категории 3, 4 или 5 с четырьмя парами проводов); 100BaseTX (UTP или STP категории 5 с двумя парами проводов); 100Base FX (двухжильный оптоволоконный кабель).
В следующей таблице приведена расшифровка их названий.
|
Элемент
|
Представление
|
Фактическое значение
|
|
100
|
Скорость передачи
|
100 Мбит/с
|
|
Base
|
Тип передачи сигнала
|
Узкополосная передача
|
|
Т4
|
Тип кабеля
|
Витая пара с использованием четырех пар обыкновенных телефонных проводов
|
|
ТХ
|
Тип кабеля
|
Витая пара с использованием двух пар проводов для передачи данных
|
|
FX
|
Тип кабеля
|
Двухжильный оптоволоконный кабель
|
Ethernet может использовать несколько протоколов связи, в том числе и TCP/IP, который хорошо работает в операционной среде UNIX®.

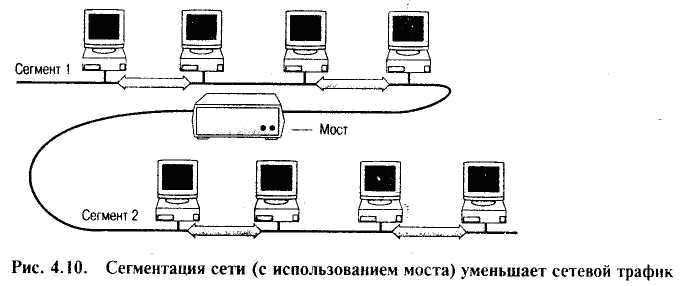

Производительность Ethernet можно повысить: разделите перегруженный сегмент на два, соединенные мостом или маршрутизатором. Трафик в каждом сегменте при этом уменьшается, так как меньшее число компьютеров в сегменте пытается осуществить передачу, и время доступа к кабелю сокращается.
Разделение сегмента — удачный ход при подсоединении к сети новых пользователей или установке новых приложений, интенсивно работающих с сетью (например, баз данных и видеоприложений).
|
