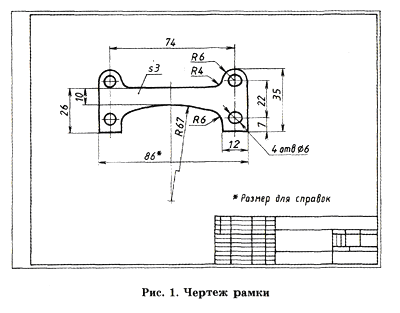

Чертеж — это документ, содержащий изображение изделия (или архитектурного сооружения), а также другие данные (размеры, масштаб, технические требования), необходимые для его изготовления (строительства) и контроля. Например, для того чтобы изготовить деталь «Рамка», надо знать ее форму, размеры, материал, из которого она будет изготовлена. Все перечисленные данные должен содержать чертеж (рис. 1).
На чертежах изображаются различные изделия: детали (например: линейка, спица), сборочные единицы (например: валик для малярных работ, авторучка), комплекты (например: набор столярных инструментов, набор фломастеров), комплексы (например: токарно-фрезерный цех, луноход).
Изделие — любой предмет или набор предметов, подлежащих изготовлению .
Деталь (от фр. detail) — изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций. Например, вязальная спица является деталью, поскольку она изготовлена из однородного материала — алюминиевого сплава, без применения каких-либо сборочных операций (свинчивание, клепка).
Сборочная единица — изделие, составные части которого подлежат соединению между собой сборочными операциями (свинчиванием, клепкой, сваркой, сшиванием). Например: автомобиль, станок.
Комплект (от лат. completus — полный) — набор каких-либо предметов, отвечающих определенному назначению. Например: маникюрный набор, готовальня.
Комплекс (от лат. complexus — связь, сочетание) — совокупность чего-либо (изделий, зданий ), образующих одно целое. Например, градостроительный комплекс.
|
