Все виды конструкторской документации (графические и текстовые) имеют основную надпись, которая располагается в правом нижнем углу поля чертежа.
На листах формата А4 основную надпись располагают только вдоль короткой стороны (рис. 36), а на остальных форматах — вдоль короткой либо вдоль длинной стороны, в зависимости от расположения изображений изделия на формате.

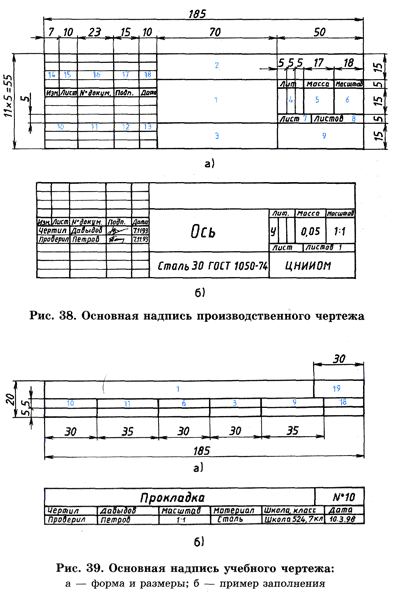

Форму, размеры, содержание основной надписи устанавливает ГОСТ 2.104-68. Основная надпись производственного чертежа имеет следующие размеры: длина — 185 мм, высота — 55 мм (рис. 38, а). На рис. 38, б показан пример ее заполнения.
Размеры основной надписи учебных чертежей стандартами не регламентируются. Исходя из практики ее удобнее выполнять длиной 185 мм и высотой, выбираемой в пределах от 15 до 24 мм. Пример основной надписи учебного чертежа представлен на рис. 39.
Рассмотрим, какую информацию несет основная надпись, применяемая на производственных и учебных чертежах.
Цифрами обозначены номера граф (рис. 38, а, рис. 39, а), в которых записываются:
1. Наименование изделия.
2. Обозначение документа (вписывается только на производственных чертежах).
3. Обозначение материала, из которого изготовлена деталь.
4. Литера (вписывается только при оформлении некоторых производственных чертежей).
5. Масса изделия указывается в килограммах (на многих чертежах не заполняется).
6. Масштаб (например, 1:1).
7, 8. Номера листов графического документа (заполняется только на производственных чертежах).
9. Наименование организации, выпустившей документ.
10. Указываются функции исполнителей документа — «чертил», «проверил».
11. Указываются фамилии исполнителя и проверившего документ.
12. 14-18 (заполняются только на производственных чертежах).
13. Записывается дата изготовления документа.
19. Графа, специально введенная только для учебных чертежей, в которой записываются № задания и вариант (для удобства проверки).
Примеры заполнения основной надписи представлены на рис. 38, б и 39, б
|
