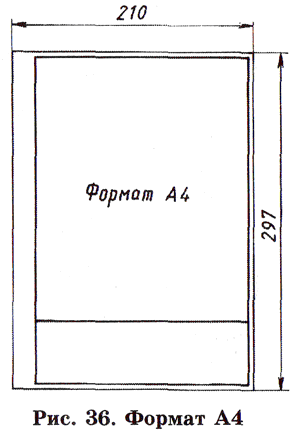

ГОСТ 2.301-68 устанавливает форматы чертежной бумаги, предназначенной для выполнения чертежей и других конструкторских документов. Форматом называется размер листа бумаги (рис. 36).
На уроках черчения вы будете использовать лист формата А4 с размерами сторон 210X297 мм.

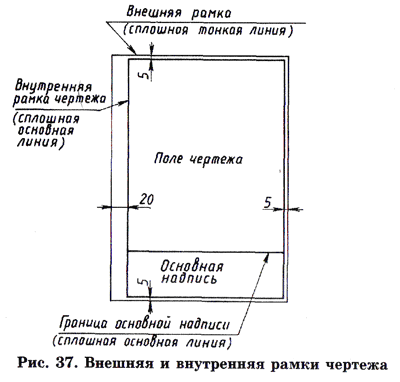

По внешней рамке производится обрезка листа чертежной бумаги. Но если вы решили работать на бумаге, размеры которой чуть больше размера формата, то необходимо на нем выполнить сплошной тонкой линией внешнюю рамку (рис. 37).
На формате проводится внутренняя рамка чертежа сплошной толстой основной линией на расстоянии 5 мм сверху, снизу, справа и 20 мм слева от внешней рамки. Левая сторона формата служит для подшивки чертежей. Пространство бумаги, ограниченное внутренней рамкой, называется полем чертежа. Оно предназначено для выполнения изображения, простановки размеров изделия, написания технических требований, предъявляемых к изделию (рис. 37).
Стандартом установлены размеры основных форматов, приведенные в таблице 3.
Кроме основных форматов, допускается использование дополнительных, размеры которых также устанавливает ГОСТ.
|
