Законы теплового излучения.
Рассмотрим основные законы теплового излучения.
         Закон Планка.  В 1900г. М.Планк, разрабатывая квантовую теорию излучения, теоретически вывел закон, который устанавливает связь энергии собственного излучения абсолютно черного тела с длиной волны и температурой.

C:\Documents and Settings\Администратор\Мои документы\Мои рисунки\98\0001.tif

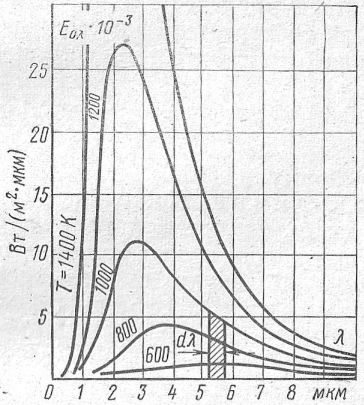

Рис. 2.4.2 Графическое представление закона Планка

Из графика видно, что начиная от нуля интенсивность излучения быстро растет с увеличением длины волны, достигая максимума при некотором ее значении, после чего убывает.
Максимальная интенсивность излучения при повышении темературы смещается в область коротких волн.
            Закон Стефана-Больцмана.
В 1879 г. И. Стефан экспериментально, а в 1881 г. Л. Больцман теоретически установили зависимость излучательной способности абсолютно черного тела Е0 от температуры.
В технических расчетах используется полученное ими уравнение в виде:

                       Е0 = С0 4
которое называется законом Стефана-Больцмана,
 где С0  -коэффициент излучения абсолютно черного  тела, равный 5,68 Вт/(м24).

Реальные тела, называемые обычно серыми, по интенсивности излучения отличаются от абсолютно черного тела.  Однако опытами Стефана и других исследователей было доказано, что этот закон может быть применен и к серым телам.
В этом случае он приобретает вид:

                                            Е = С 4


где С коэффициент излучения серого тела, который всегда меньше С0 и может изменяться в пределах от 0 до 5,68.
Отношение энергии излучения серого тела к энергии излучения абсолютно черного тела при одинаковой температуре является характеристикой серого тела, которая называется, относительной излучательной способностью или степенью черноты тела а:
                      а = =
Степень черноты а зависит от природы тела, температуры исостояния поверхности (гладкая или шероховатая) и может изменяться для различных тел в пределах от  0 до 1.
Наиболее часто встречающихся в технике строительной индустрии значения а приведены в таблице 2.4.1


Таблица 2.4.1 Степень черноты полного нормального
излучения для различных материалов.
Наименование
материала
t°C
S
Алюминий
полированный
225... 575
0,039-0,057
Алюминий шероховатый
26
0,055
Железо полированное
425... 1020
0,144...0,38
Железо окисленное
100
0,736
Сталь листовая
940... 1100
0,55...0,61
шлифованная


Сталь литье
770... 1040
0,52...0,56
полированное

Сталь окисленная
200... 600
0,80
Чугун обточенный
830... 990
0,60...0,70
Чугун окисленный
200... 600
0,64...0,78
Латунная пластина
тусклая
50...350
0,22
Латунная
пластина,прокатанная с
естественной
поверхностью
22
0,06
Медь.тщательно
полированная
80...115
0,018...0,023
Медь окисленная
200...600
0,57...0,87
Никель окисленный
200... 600
0,37...0,48
Никель чисто
полированный
225... 375
0,07...0,087
Цинк полированный
225... 325
0,045...0,053
Цинк окисленный
400
0,11
Оцинкованное железо
блестящее
28
0,228
Асбестовый картон
24
0,96
Гипс
20
0,903
Дуб строганный
20
0,898
Кирпич красный
20
0,93
шероховатый


Кирпич шамотный
1100
0,75
Лак белый эмалевый
23
0,906
Лак черный блестящий
25
0,875
Лак черный матовый
40...95
0,96...0,98
Лак белый
40...95
0,80...0,95
Шеллак черно-матовый
75...146
0,91
Масленые краски различных цветов
100
0,92...0,96
Алюминиевый   лак по
шероховатой
поверхности
20
0,39
Резина мягкая, серая, шероховатая
24
0,859
Стекло гладкое
22
0,937
 Толь
21
0,91
Уголь очищенный
125...625
0,81...0,79
Штукатурка шероховатая, известковая
10...88
0,91


Зная величину а, можно вычислить энергию излучения Е.
Вэтом случае уравнение можно представить в виде:

                                            Е = аЕ0 =aC0   4
