Свободное движение жидкостей и газов возникает вследствие разности удельных весов нагретых и холодных объемов среды.
Представим себе, что в помещение, где воздух находится в спокойном состоянии, внесли горячее тело.
Воздух, соприкасающийся с телом, нагревается, становится легче окружающего воздуха и поднимается вверх, а холодный воздух поступает на место горячего и таким образом устанавливается естественная циркуляция, или иначе свободное движение.
Таким же образом создается свободное движение около вертикальных плит (плоскостей) (рис. 2.3.1), шара, горизонтальных и наклонных труб.

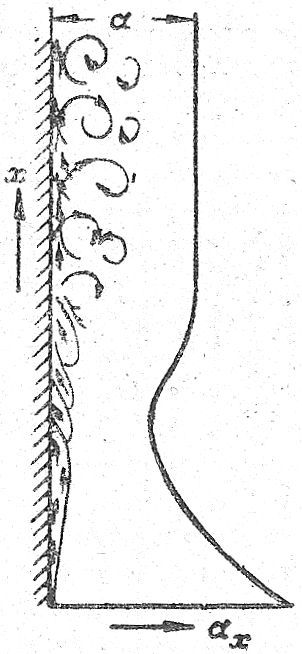

Рис.2.3.1 Схематическое изображение свободного движения газа
Циркуляция будет происходить тем интенсивнее, чем больше высота столба горячего воздуха (для нашего примера h) и разность средних удельных весов окружающего воздуха и горячего.
Движение среды около горизонтальных плоских стенок (плит) в значительной мере зависит от их расположения и размеров.

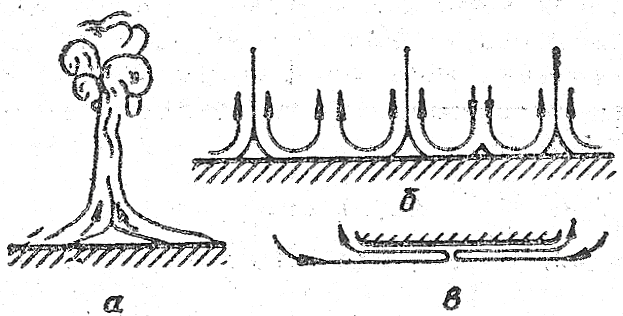

Рис. 2.3.2 Характер свободного движения жидкости около нагретых горизонтальных плит
На рис.. (2.3.2) показаны случаи свободного движения воздуха около нагретых горизонтальных плит.
Если небольшая плита нагретой стороной обращена вверх, то движение нагреваемой среды происходит по схеме а.
В случае большой плиты оно протекает по схеме б, ее обтекание осуществляется за счет опускания холодного воздуха.
Для плиты, обращенной нагретой стороной вниз, циркуляция воздуха показана на схеме в; движение в этом случае происходит в тонком слое. Характер свободного движения бывает ламинарным, а также турбулентным (частично или полностью). Здесь, как и при вынужденном движении, образуется пограничный слой, но из-за малых скоростей толщина этого слоя в данном случае будет больше.
|
