Теплообмен излучением ( лучистый теплообмен) представляет собой такой вид теплообмена, при котором энергия переносится при помощи электромагнитных волн (или фотонов).
Этот вид теплообмена может происходить между телами, находящимися на больших расстояниях друг от друга. Классическим примером этого явления служит излучение солнца на землю. Отсутствие непосредственного соприкосновения тел, участвующих в теплообмене, а также отсутствие теплоносителя в виде газа или жидкости является характерной особенностью теплообмена.
Тепловое излучение — это излучение, определяемое только температурой тела и его оптическими свойствами.
При нагреве тела тепловая энергия переходит в лучистую энергию. Если пропускать через нихромовую спираль электрический ток, то спираль нагреется (электрическая энергия перейдет в тепловую) и будет лучеиспускать в пространство (тепловая энергия перейдет в лучистую).
Перенос энергии в этом случае осуществляется световыми и главным образом инфракрасными лучами; диапазон длин волн световых лучей 0,4—0,8 мкм, инфракрасных— 0,8—800 мкм.
Лучистой тепловой энергией называют энергию колебаний электромагнитного поля с различной длиной волны.
Излучение может быть монохроматическим, соответствующим узкому диапазону длин волн вблизи некоторого значения длины волны, которым оно и характеризуется, и интегральным, соответствующим всему спектру длин волн.
Поток излучения — это количество лучистой энергии, переносимой в единицу времени через произвольную поверхность.
Обозначение потока излучения такое же, как и теплового потока, переносимого другими способами, — Q Вт.
Электромагнитные колебания обладают свойством поглощаться телами, встречающимися на пути их распространения, при этом их энергия преобразуется в тепловую.
Лучеиспускание — непрерывный процесс, свойственный всем телам.
При попадании на другие тела в зависимости от их физических свойств и состояния поверхности энергия частично поглощается, частично отражается и частично проходит сквозь тела (рис. 2.4.1).

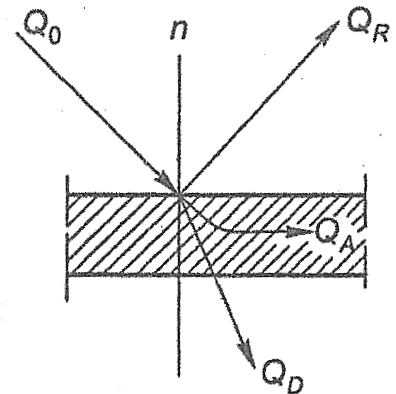

Рис. 2.4.1 Схема распределения лучистой энергии, падающей на тело
Отраженная энергия, а также прошедшая сквозь тело попадают на другие тела, где происходят подобные процессы. Таким образом, после ряда поглощений энергия теплового излучения полностью распределяется между окружающими телами.
Следовательно, каждое тело не только непрерывно излучает, но и непрерывно поглощает энергию.
В результате двойного превращения энергии (тепловая — лучистая —тепловая) осуществляется процесс лучистого теплообмена. Количество отдаваемой и воспринимаемой теплоты соответствует разности между количествами излучаемой и поглощаемой телом лучистой энергии. Это происходит в том случае, когда различна температура тел, участвующих во взаимном процессе лучистого теплообмена.
При одинаковой температуре тел система находится в подвижном тепловом равновесии.
Обозначим общее количество лучистой энергии, падающей на тело, Q0, а количество поглощенной, отраженной и прошедшей лучистой энергии соответственно QA, QRи QD. Тогда:
Q0= Qa + Qr + Qd
Разделив обе части равенства на QQ, имеем: Q0= Qa + Qr + Qd
1=
или
А + R + D= 1,
где А = QA/Q0 - поглощательная способность тела;
R= Qr /Q0 - отражательная способность тела;
D=Qd/Q0 - пропускная способность тела.
Безразмерные величины A, Rи Dявляются коэффициентами поглощения, отражения и пропускания, и изменяются в пределах от 0 до 1.
Если А = 1, aR= 0 и D = 0, то это означает, что всяпадающая на тело лучистая энергия полностью этим телом поглощается. Такое тело называется абсолютно черным, но таких тел в природе не существует (А < 0). Свойствами, близкими к абсолютно черному телу, обладают нефтяная сажа (А = 0,9—0,96), вода и лед (А = 0,92—0,95), черное сукно (А = 0.98), черный бархат (А = 0,955).
Если R = 1, aA= D = 0, то тело полностью отражает падающую на него лучистую энергию.
При этом, если отражение правильное, т.е. подчиняющееся законам геометрической оптики, то тело называется зеркальным, если отражение рассеянное (диффузное), то тело —абсолютно белое. К числу тел, близких по отражательной способности к абсолютно белому телу, относится ряд металлов (золото, медь и др.). Для полированных металлов R= 0,95-0,97.
Если D=1 , а А = R = 0,то тело полностью пропускает всю падающую на него лучистую энергию и называется абсолютно проницательным (прозрачным) или диатермичным.
Абсолютно белых и прозрачных тел, так же как и черных в природе не существует. Значения A, Rи Dзависят от природы тела, его температуры и длины волны излучения. Воздух, например, для тепловых лучей практически прозрачен, твердые тела и ости непрозрачны (атермичны).
В этом случае D= 0, т.е.
А+ R=1
Отсюда следует, что если тело хорошо отражает лучистую энергию , тo оно плохо поглощает, и наоборот. Примером того, как длина волны влияет на пропускную способность тела, является оконное стекло, которое прозрачно для световых лучей, но не пропускает ультрафиолетовое и длинноволновое инфракрасное излучение.
|
