В соответствии со вторым законом термодинамики значительная часть сообщенной рабочему телу в цикле тепловой энергии должна отводиться в холодильник. Это положение справедливо и для циклов паросиловых установок. В конденсаторе паросиловой установки вместе с водой может бесполезно уноситься до 60% тепловой энергии при температуре 15... 30° С .
Эта вода не может быть использована для других потребностей, так как температура теплоносителя в этом случае почти равна температуре окружающей среды. При такой низкой температуре вода не может быть использована ни для отопительных, ни для технических нужд.

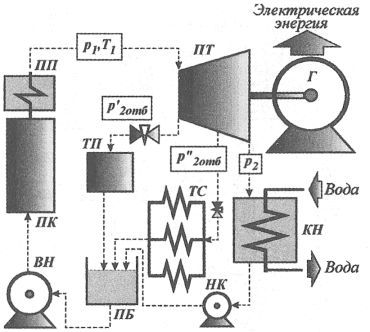

Рис1.8.7 Схема теплофикационной паросиловой установки с промежуточными отборами пара
Сухой насыщенный пар из парового котла ПК поступает в пароперегреватель ПП, где его температура повышается при постоянном давлении. Из пароперегревателя ПП пар с параметрами p1, Т1поступает в паровую турбину ПТ.
Часть пара из промежуточных ступеней паровой турбины ПТ при давлении р'2отб(как и в случае регенерации) направляется тепловым потребителям ТП; другая часть пара при более низком давлении р2от6 отбирается и поступает в тепловые сети ТС для отопления.
Конденсат из этих двух потоков пара возвращается в питательный бак ПБ. Остальная (основная) часть пара, необходимая для выработки электроэнергии, продолжает расширяться в турбине ПТ до давления р2 и уходит в конденсатор КН, в котором полностью конденсируется. Из конденсатора КН вода откачивается конденсаторным насосом НК в питательный бак ПБ. Из питательного бака ПБ жидкость откачивается в паровой котел ПК.
Отбор пара потребителям ТП и в тепловые сети ТС может регулироваться, не оказывая влияния на выработку электроэнергии.
Современные ТЭЦ ориентированы на использование турбин с регулируемыми отборами пара, так как они могут работать по свободному электрическому графику с одновременным независимым регулированием тепловой нагрузки. Комбинированная схема преобразования энергии из химической формы в тепловую форму с последующим ее преобразованием в механическую форму и далее в электрическую (в большей части) является одним из главных методов повышения экономичности тепловых электростанций и служит основой теплофикации (рис.1.8.8).

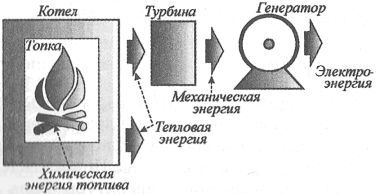

Рис. 1.8.8 Условная схема преобразования энергии в теплофикационном цикле
Возможность централизованного получения от теплоэлектроцентралей большого количества энергии в тепловой форме для бытовых и технологических нужд избавляет от необходимости сооружать специальные мелкие, как правило, малоэффективные котельные. Кроме того совместная выработка тепловой и электрической энергии снижает их себестоимость.
Развитие теплоэнергетики по пути использования теплофикации является одним из основных принципов российской энергетики.
|
