Можно провести также классификацию теплообменных аппаратов в зависимости от принципиальной схемы течения теплоносителей.
а) б)

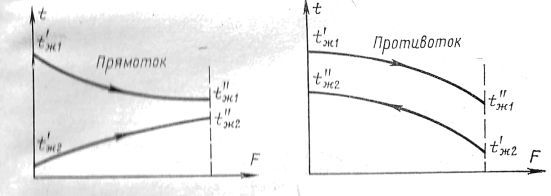

Рис. 2.5.1 Изменение температуры теплоносителей при прямотоке и противотоке.
Если теплоносители, разделенные стенкой, текут параллельно друг другу в одном направлении, то такая схематечения теплоносителей называется прямотоком.
Если теплоносители текут параллельно, но навстречу друг другу, то схема течения носит название противотоком.
Прямоток и противоток могут осуществляться, например, при течении одного из теплоносителей внутри трубок пучка, а второго — вдоль тех же трубок в межтрубном пространстве.
Если второй теплоноситель течет поперек трубного пучка, схема носит название перекрестного тока.
Па практике существуют и более сложные схемы течения теплоносителей, основанные на трех указанных простых схемах.
На рис.2.5.1 приведены графики изменения температуры теплоносителей при движении их вдоль поверхности теплообмена.
|
