Рис. 1.6.5 Расширение пара при постоянном давлении
Изобарный процесс сопровождается изменением объема от Vm1до Vm2. это означает, что пар или расширяется, или сжимается. Изобарный процесс можно осуществить в цилиндре с подвижным поршнем (рис. 1.6.5).
При нагревании жидкость испаряется и ее объем увеличивается, поднимая подвижный поршень. После испарения жидкости дальнейшее нагревание пара влечет все большее его расширение. Так как сила тяжести поршня Gе изменяется, не изменяется и давление пара. При перемещении поршня происходит преобразование энергии из тепловой формы в механическую форму путем совершения работы.

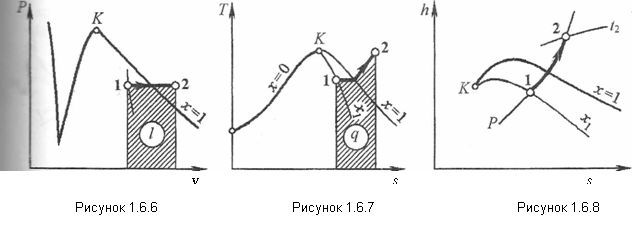

Это наглядно видно по рабочей диаграмме Р, V. (рис. 1.6.6).
Изобарный процесс начинается в точке 1, расположенной в области влажного пара и располагается на пересечении линии давления Р = const и степенью сухости х1. Линия 1-2 является изобарой. Точка 2 расположена в области перегретого пара.
Изобарный процесс сопровождается изменением объема.
Работа расширения в этом процессе равна:
lp= Р (v2 – v1)
Рассмотрим этот процесс на Т, s- диаграмме (рис. 1.6.7).
У нас есть точка 1, которая находится в области влажного насыщенного пара, при подводе теплоты процесс происходит при Р = const до точки 2. Процесс изобарный наглядно видно на Т, s- диаграмме.
Количество теплоты для изобарного процесса:
qр= h2 - h1, Дж/кг
Внутренняя энергия равна:
∆ир= и2 – и1= (h2 - Р2 v2) – (h1 – Р1 v1)=( h2 - h1) – Р(v 2 – v 1), Дж/кг
Рассмотрим этот процесс на h, s - диаграмме (рис. 1.6.4).
У нас есть точка 1, которая находится в области влажного насыщенного пара на пересечении изобары со степенью сухости х1 , где изотермы совпадают с изобарами и двигаясь по изобаре от точки 1 до пересечения с кривой, соответствующей Р2 , Т2 находим точку 2 в области перегретого пара. По точкам 1,2 определяем величины h1 , h2 , s1,s2 и все остальные величины.
|
