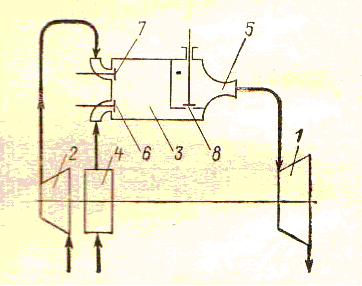

Рис. 1.4.8 Схема цикла ГТУ с подводом тепла при v = const;
1- газовая турбина; 2- компрессор; 3- камера сгорания 4- топливный насос; 5- сопло; 6,7,8-клапаны;
Установка работает следующим образом. После заполнения камеры сгорания 3 топливом, которое подается насосом 4, и воздухом после компрессора 2, клапаны 6 и 7 закрываются, горючая смесь воспламеняется от электрической искры и сгорает при постоянном объеме, вследствие чего давление и температура газов быстро повышаются. По достижении расчетного значения открывается сопловый клапан 8 и продукты сгорания через сопло 5 поступают в турбину 1, где они совершают работу и затем удаляются в атмосферу. При истечении газов через клапан 8 и сопло 5 давление в камере сгорания постепенно понижается, пока не достигнет расчетного значения. В этот момент открывается воздушный клапан 7 и в камеру сгорания поступает сжатый воздух, который вытесняет оставшиеся продукты сгорания (так называемая продувка). Затем клапан 8 закрывается, а через клапаны 6 и 7 поступают новые порции воздуха и топлива – цикл повторяется.
Таким образом, работа этой установки характеризуется периодичностью, чем она и отличается от работы ГТУ со сгоранием топлива при P = const;

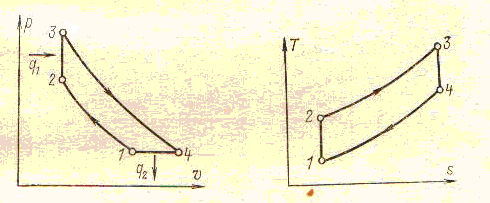

Рис. 1.4.9 Р-v диаграмма цикла ГТУ с Рис.1.4.10 Т-s диаграмма цикла ГТУ с
изохорным подводом теплоты изохорным подводом теплоты
ГТУ со сгоранием топлива при v = const имеют больший термодинамический КПД по сравнению с ГТУ со сгоранием при P = const. Но на практике в основном применяются ГТУ со сгоранием топлива при P = const, потому что обладают более простой конструкцией, кроме того в ГТУ при v = constсгорание топлива происходит не непрерывно, а порционно при постоянном объеме камеры сгорания. Неэкономичность работы турбины при переменных параметрах рабочего тела во времени – главный недостаток этих установок, несмотря на более высокий термодинамический КПД.
|
