Рис. 1.4.5 Схема цикла ГТУ с подводом тепла при P = const;
1- газовая турбина; 2- компрессор; 3- камера сгорания 4- топливный насос; 5- форсунка; 6- сопло; 7-регенеративный подогреватель.
Атмосферный воздух (рисунок 1.4.5) поступает в компрессор 2, где он сжимается и затем направляется в камеру сгорания 3, куда топливным насосом 4 через форсунку 5 подается мелко распыленное жидкое топливо, которое сгорает при постоянном давлении.
Образующиеся продукты сгорания проходят сопло 6 и с большой скоростью поступают на ротор газовой турбины 1, где кинетическая энергия газов переходит в энергию вращения вала газовой турбины. Отработавшие газы при достаточно высокой температуре покидают турбину и удаляются в атмосферу.
Отработавшие в турбине газы имеют значительную температуру (около 400-500оС), что значительно выше температуры воздуха после компрессора. Это позволяет использовать часть тепла уходящих газов на подогрев сжатого воздуха до его поступления в камеру сгорания.

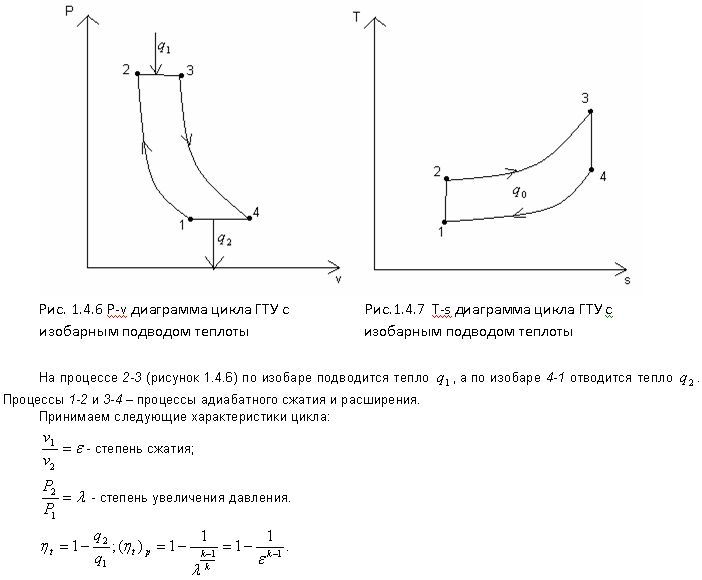

Термический КПД цикла увеличивается с повышением степени сжатия ε .
Применение процесса регенерации теплоты значительно повышает термический КПД цикла.
|
