Передача теплоты через цилиндрическую стенку имеет большое практическое значение, так как многие теплотехнические агрегаты (теплообменные аппараты, гильзы цилиндров двигателей внутреннего сгорания и другие) имеют элементы в виде цилиндрических труб.
Передача теплоты теплопроводностью в цилиндрической стенке происходит по тем же законам, что и в плоской стенке. Различие заключается лишь в том, что плоская стенка имеетповерхности одинаковые по площади, а у цилиндрической площадь внутреннейповерхности всегда меньше наружной.

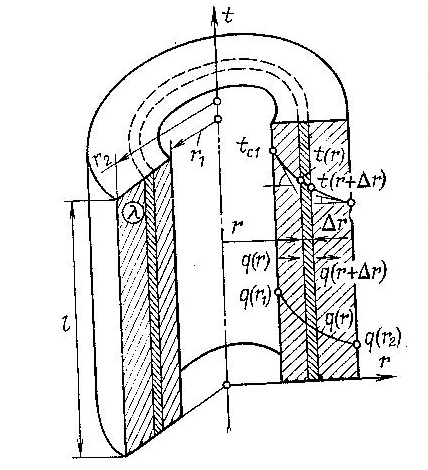

Рис.2.1.4 Теплопроводность в цилиндрической стенке
Рассмотрим цилиндр длиной l(рис. 12.1.4). Длина цилиндрической стенки значительно превышает ее средний диаметр. Внутренняя и внешняя площади поверхностей цилиндра S1 иS2 имеют температуры соответственно t ст1 и t ст2, причем t ст1 > t ст2.
Тепловой поток направлен по нормали к поверхности цилиндра (по радиусам ее сечений) изнутри наружу. Внутренний и наружный радиусы равны соответственно r1 и r2
Изотермическими поверхностями в данном случае являются цилиндрические поверхности, ось которых совпадает с осью цилиндрической стенки.
Каждая изотермическая поверхность, расположенная от центра дальше, чем предыдущая, будет иметь более низкую температуру. Теплота не распространяется вдоль изотермических линий, поэтому тепловой поток будет направлен по радиусу. Имеет место, таким образом, одномерное температурное поле t=t(r)
Плотность теплового потока в цилиндрической стенке изменяется по радиусу по закону гиперболы (пропорционально величине 1/r).

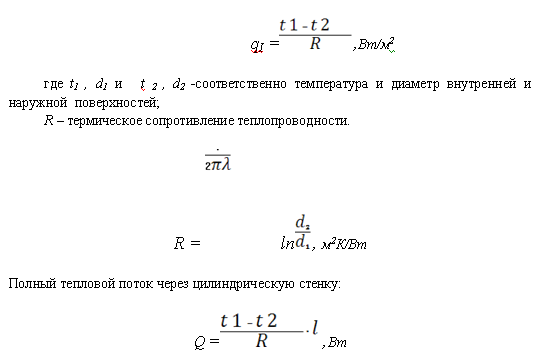

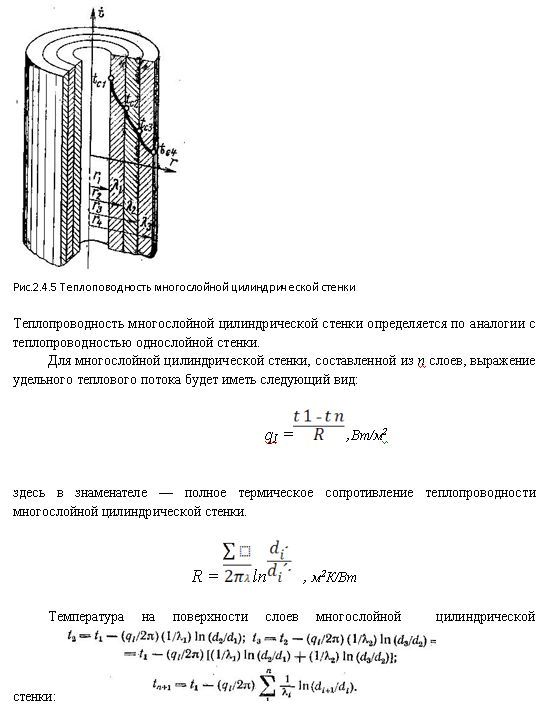

Удельный тепловой поток однослойной цилиндрической стенки (трубы):
|
