1.     В зависимости от вида уловленного продукта электрофильтры разделяют: сухие – применяются для улавливания сухих аэрозолей; мокрые – применяются для улавливания капелек кислот, щелочей, смол и т.п.

2.     В зависимости от направления движения газов в электрофильтре: вертикальные;

горизонтальные.

3.     По форме осадительного электрода: трубчатые; пластинчатые.

4.     В зависимости от количества электрических зон: одно- зонные – в них зарядка и осаждение частиц производится в одном электростатическом поле; двух- зонные – зарядка частиц производится в одном поле, а осаждение в другом.

5.     По количеству электростатических полей, которые последовательно проходят газы: однопольные; двухпольные; трехпольные; четырехпольные.

6.     В зависимости от числа корпусов электрофильтры разделяют: односекционные электрофильтры; двухсекционные электрофильтры.

Электрические золоуловители для очистки дымовых газов от золы применяют в котельных агрегатах средней и большой паропроизводительности. Отечественной промышленностью выпускаются пластинчатые электрические золоуловители двух видов: с вертикальным и горизонтальным потоком газов.

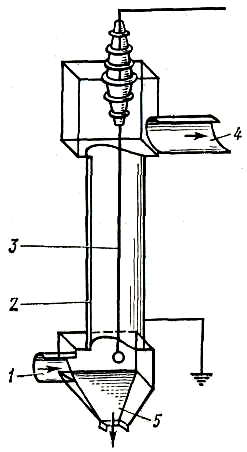

Рисунок 3.28 – Схема электрического золоуловителя:

1 – вход газов; 2 – осаждающий электрод;

3 – коронирующий электрод; 4 – выход газов;

5 – бункер осевшей золы.

Уходящие дымовые газы проходят по трубе электрического золоуловителя (рисунок 3.28), в которой помещен провод коронирующего электрода 3, присоединенного к отрицательному полюсу источника постоянного тока. Сама труба присоединяется к положительному полюсу. Уходящие газы, проходя около электродов, попадают в электромагнитное поле, при этом одни пылинки приобретают свойства положительно заряженного тела, другие – отрицательного. Пылинки, заряженные положительно, направляются к коронирующему электроду, а заряженные отрицательно – к поверхности трубы.

Слой золы, постепенно нарастая на электродах 2, под действием силы тяжести частично осыпается, а оставшийся удаляется путем автоматического встряхивания электродов ударами специальных устройств (молотков). Опавшая зола собирается в конические бункера 5, откуда ссыпается в систему золоудаления.

Напряжение постоянного тока принимается до 80 кВ, КПД составляет 90 ¸ 98 %. Если требуется особенно тщательная очистка дымовых газов, применяют комбинированные золоуловители, в которых первоначальная, грубая очистка газов осуществляется в жалюзийном или батарейном циклоне, а окончательная, тонкая – в электрофильтре. Степень очистки в такой установке может достигать 98 – 99 %.
