При проектировании котельных установок выполняется поверочный расчет топочных устройств. Конструктивный расчет производится только при разработке новых или реконструкции существующих котлоагрегатов.

Поверочный расчет однокамерных топок производится следующим образом:

Предварительно задаются температурой продуктов сгорания на выходе из топки (от 850 до 1100 ^оС, в зависимости от вида топлива).

Для принятой температуры определяется энтальпия продуктов сгорания на выходе из топки (определение производится по таблицам).

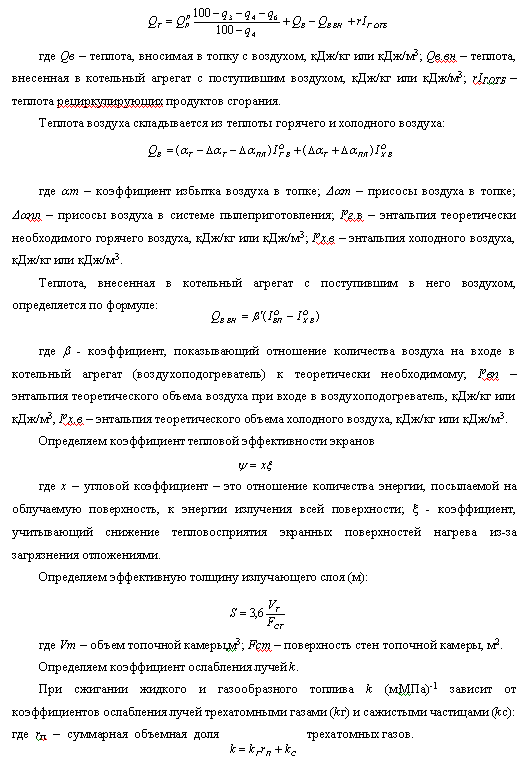

Рассчитываем полезное тепловыделение в топке (кДж/кг или кДж/м³)

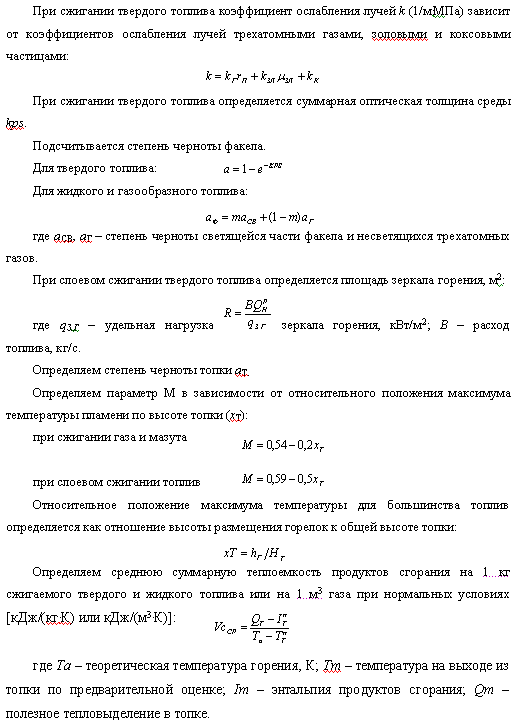

Определяем действительную температуру на выходе из топки (^оС) по номограммам.

Полученная температура на выходе из топки сравнивается с принятой температурой. Если расхождение между полученной температурой и ранее принятой на выходе из топки не превысит ±100 ^оС, то расчет считается оконченным. Иначе задаются новым значением температуры.
