Тепловая схема котельной с паровыми и водогрейными котлами
При значительных расходах теплоты на нужды отопления, вентиляции и горячего водоснабжения и относительно малых расходах пара на технологические нужды обычно проектируются котельные с паровыми и водогрейными котлами. Строительство котельных с паровыми и водогрейными котлами экономически целесообразно только при общей теплопроизводительности котельной более 50 МВт.
При разработке тепловой схемы котельной с паровыми и водогрейными котлами возможны два варианта:
1.           Двухступенчатый подогрев сетевой воды. При этом вода подогревается сначала в пароводяных подогревателях, а затем в водогрейных котлах.
2.           Одноступенчатый подогрев сетевой воды. При таком способе подогрева горячая вода вырабатывается водогрейными котлами, а пар – паровыми.
На рисунке 4.3 представлена принципиальная схема котельной с паровыми и водогрейными котлами, обеспечивающая одноступенчатый подогрев сетевой воды. Связью между паровой и водогрейной частью котельной является химическая очистка питательной воды и паропроводы для обоих теплоносителей (пар и горячая вода). Так как котельная работает на открытую систему теплоснабжения, предусмотрена установка двух деаэраторов: одного для дегазации питательной воды, другого – для подпиточной воды. Оба деаэратора атмосферного типа.
Насос сырой воды подает воду в охладитель продувочной воды, где она нагревается за счет теплоты продувочной воды. Затем сырая вода подогревается до 20 – 30 оС в пароводяном подогревателе и направляется в химводоочистку. Химически очищенная вода разветвляется на два направления: первое – подогреватель, охладитель пара, деаэратор питательной воды, второе – охладитель подпиточной воды. Из деаэратора питательной воды питательным насосом вода подается в паровые котлы и на впрыск в РОУ.
Сетевой насос подает обратную воду в водогрейные котлы и затем нагретую – в подающую линию теплосети.

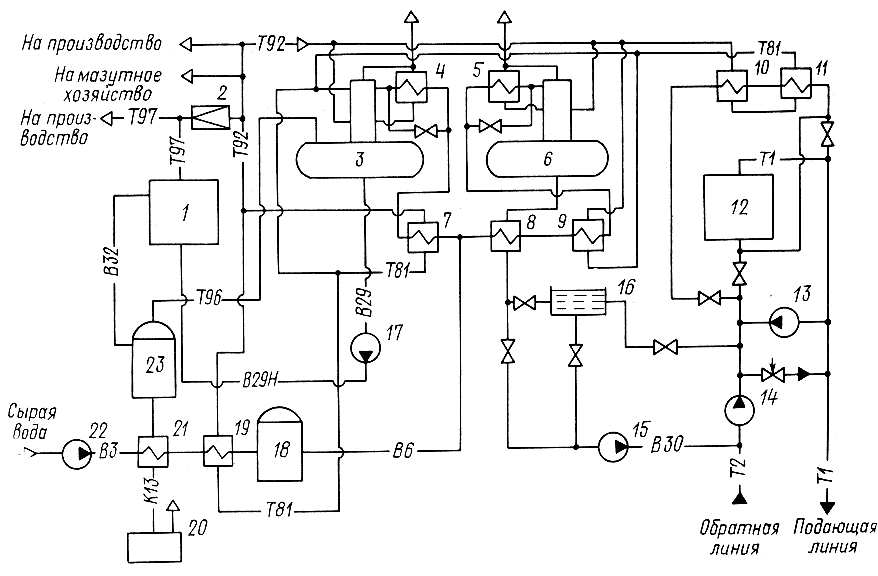

Рисунок 4.3 – Тепловая схема котельной с паровыми и водогрейными котлами:
1 – паровой котел; 2 – редукционная установка; 3 – деаэратор питательной воды; 4 – охладитель выпара деаэратора питательной воды; 5 - охладитель выпара деаэратора подпиточной воды; 6 – деаэратор подпиточной воды; 7, 9 – подогреватель химически очищенной воды; 8 – охладитель подпиточной воды; 10 – сетевой подогреватель; 11 – охладитель конденсата; 12 – водогрейный котел; 13 – рециркуляционный насос; 14 – сетевой насос; 15 – подпиточный насос; 16 – бак-аккумулятор; 17 – питательный насос; 18 – химводоочистка; 19 – подогреватель сырой воды; 20 – барботер; 21 – охладитель непрерывной продувки; 22 – насос сырой воды; 23 – расширитель непрерывной продувки.

Вода из расширителя поступает в охладитель продувочной воды и сбрасывается в продувочный колодец (барботер).
Пар от паровых котлов частично направляется к технологическим потребителям, частично к РОУ, после которой используется на собственные нужды и подается потребителям, требующим давление 0,6 МПа. Непрерывная продувка от паровых котлов направляется в расширитель, где котловая вода из-за снижения частично испаряется. Пар из расширителя поступает в деаэратор питательной воды.
