Отпуск пара технологическим потребителям часто производится от котельных, называемых производственными. Эти котельные обычно вырабатывают насыщенный или слабо перегретый пар с давлением до 1,4 или 2,4 МПа. Пар используется технологическими потребителями и в небольшом количестве – на приготовление горячей воды, направляемой в систему теплоснабжения. Приготовление горячей воды производится в сетевых подогревателях, устанавливаемых в котельной.

Принципиальная тепловая схема производственной котельной с отпуском небольшого количества теплоты на нужды отопления, вентиляции и горячего водоснабжения в закрытую систему теплоснабжения показана на рисунке 4.2.

Насос сырой воды подает воду в охладитель продувочной воды, где она нагревается за счет теплоты продувочной воды. Затем сырая вода подогревается до 20 – 30 ^оС в пароводяном подогревателе сырой воды и направляется в химводоочистку.

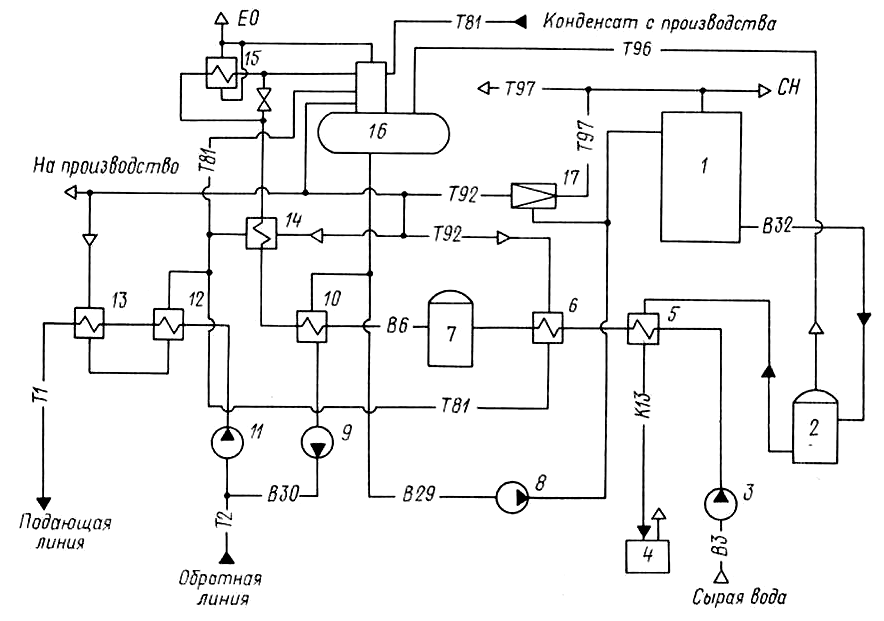

Рисунок 4.2 – Тепловая схема производственной котельной с паровыми котлами:

1 – паровой котел; 2 – расширитель непрерывной продувки; 3 – насос сырой воды; 4 – барботер; 5 – охладитель непрерывной продувки; 6 – подогреватель сетевой воды; 7 – химводоочистка; 8 – питательный насос; 9 – подпиточный насос; 10 – охладитель подпиточной воды; 11 – сетевой насос; 12 – охладитель конденсата; 13 – сетевой подогреватель; 14 – подогреватель химически очищенной воды; 15 – охладитель пара; 16 – атмосферный деаэратор; 17 – редукционно-охладительная установка.



Химически очищенная вода направляется в охладитель деаэрированной воды и подогревается до определенной температуры. Дальнейший подогрев химически очищенной воды осуществляется в подогревателе паром. Перед поступлением в деаэратор часть химически очищенной воды проходит через охладитель пара деаэратора.

Подогрев сетевой воды производится паром в последовательно включенных двух сетевых подогревателях. Конденсат от всех подогревателей направляется в деаэратор, в который также поступает конденсат, возвращаемый внешними потребителями пара.

Подогрев воды в атмосферном деаэраторе производится паром от котлов и паром из расширителя непрерывной продувки. Непрерывная продувка от котлов используется в расширителе, где котловая вода вследствие снижения давления частично испаряется.

В котельной с паровыми котлами независимо от тепловой схемы использование теплоты непрерывной продувки котлов является обязательным. Использованная в охладителе продувочная вода сбрасывается в продувочный колодец.

Деаэрированная вода с температурой около 104 ^оС питательным насосом подается в паровые котлы. Подпиточная вода для системы теплоснабжения забирается из того же деаэратора, охлаждаясь в охладителе деаэрированной воды до 70 ^оС перед поступлением к подпиточному насосу.

Использование общего деаэратора для приготовления питательной и подпиточной воды возможно только для закрытых систем водоснабжения из-за малого расхода подпиточной воды в них.

В открытых системах теплоснабжения расход подпиточной воды значителен, поэтому в котельной следует устанавливать два деаэратора: один для приготовления питательной воды, другой – подпиточной воды. В котельных с паровыми котлами чаще всего устанавливают деаэраторы атмосферного типа.
