ПЗК устанавливается после фильтра перед регулятором по ходу газа. Наиболее распространенными клапанами являются клапаны ПКН (низкого давления) и клапаны ПКВ (высокого давления), которые имеют условный проход 50, 80, 100 и 200 мм.

Для установки клапана в рабочее (открытое) положение необходимо поднять рычаг с грузом 10 и ввести в зацепление с анкерным рычагом, а ударный молоточек поставить в вертикальное положение.

При этом клапан через зубчатое соединение поднимается и если импульсное давление газа за регулятором, которое передается в межмембранное пространство через штуцер, равно силе натяжения пружины 14, в соответствующей верхней границе дозволенного давления, клапан будет находиться в открытом положении.

При повышении или понижении давления мембрана поднимается или опускается и ударный молоточек пока не выходит из зацепления с корпусом 17. Затем молоточек падает, ударяет по свободному концу анкерного рычага, рычаг с грузом опускается и клапан закрывается.

На верхнюю границу давления клапан настраивается сжатие пружины 14, а на нижнюю – подбором массы груза 16.

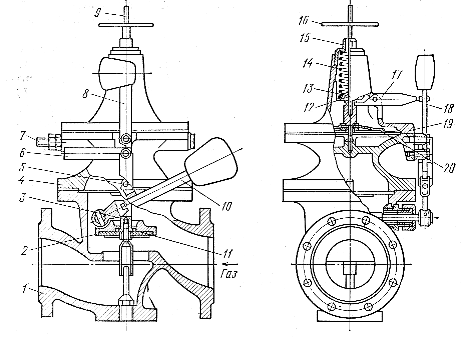

Рисунок 3.44 – Предохранительно-запорный клапан ПКН (ПКВ):

1- корпус; 2 – клапан с резиновым уплотнением; 3 – шток; 4 – корпус мембранный; 5 и 18 – штифты; 6 – анкерный рычаг с крючком; 7 – импульсная трубка; 8 – ударный молоточек; 9 – шток мембраны; 10 – рычаг с грузом; 11 – перепускной малый клапан; 12 – гайка штока мембраны; 13 – тарелка; 14 – пружина; 15 – регулировочный стакан; 16 – регулировочный груз; 17 – коромысло; 19 – мембрана.
