Для питания паровых котлов паропроизводительностью до 4 т/ч допускается один питательный трубопровод. Для котлов большей паропроизводительности необходимы два трубопровода, чтобы в случае выхода из строя одного из них можно было бы пользоваться вторым.

На питательных трубопроводах должны находиться запорные устройства перед насосом и за насосом – вентили или задвижки, а непосредственно перед котлом – обратный клапан и вентиль. Все котлы паропроизводительностью от 2 т/ч и выше, должны быть оборудованы автоматическими регуляторами питания с рабочего места машиниста.

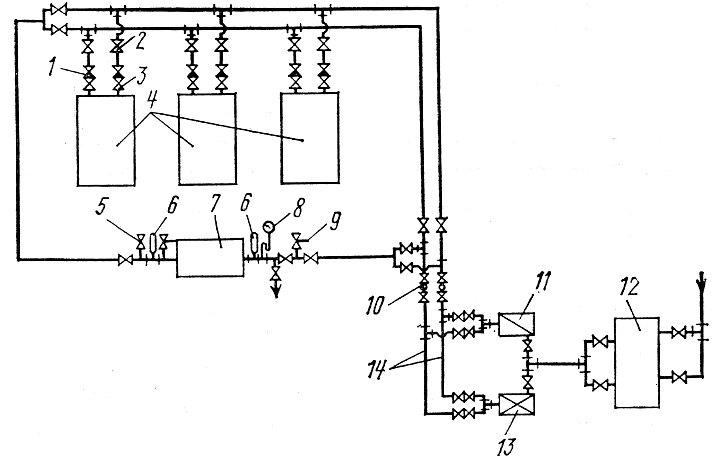

Рисунок 3.5 –  Схема питания котлов:

1 и 9 – обратный и предохранительный клапаны; 2 и 3 – регулировочный и запорный вентили; 4 – котлы; 5 – воздухоотводчик; 6 – термометр; 7 – экономайзер; 8 – манометр; 10 – водомер; 11 и 13 – центробежный и паровой насосы; 12 – бак питательной воды; 14 – питательной трубопровод.



На рисунке 3.5 показана схема питания котлов с двумя питательными трубопроводами. На питательной линии котла устанавливают вентиль и обратный клапан 1, автоматически закрывающийся при движении воды в обратном направлении. Вода в котел подается насосом по питательному трубопроводу 14, в конце которого, у самого котла, ставят запорный вентиль 3, а к нему присоединяют обратный клапан 1. Запорный вентиль служит для отключения питательной линии от котла при ремонте линии или обратного клапана.
