Основное и вспомогательное оборудование котельных
К вспомогательному оборудованию котельной относятся различные подогреватели, насосы, аккумуляторные баки (при открытой системе теплоснабжения), редукционные и редукционно-охладительные установки.
В основном в котельных применяются теплообменники поверхностного типа. В зависимости от расположения трубной системы теплообменники разделяются на вертикальные и горизонтальные.
Вертикальные теплообменники применяются в крупных паровых котельных для подогрева сетевой воды.
Горизонтальные теплообменники применяются для подогрева сырой и химически очищенной воды.
В качестве теплоносителя в этих теплообменниках используется пар или горячая вода.
Применяемые схемы включения деаэраторов представлены на рисунке 4.4.
В котельных с водогрейными котлами часто устанавливаются вакуумные деаэраторы. Однако они требуют при эксплуатации тщательного надзора, поэтому в ряде котельных предпочитают устанавливать деаэраторы атмосферного типа.
На рисунке 4.4, а показан деаэратор, работающий при абсолютном давлении 0,03 МПа. Вакуум в нем создается водоструйным эжектором. Подпиточная вода после химводоочистки подогревается в водо-водяном подогревателе горячей воды из прямой линии с температурой 130 – 150 оС. Температура воды после деаэратора 70 оС.
На рисунке 4.4, б показана схема деаэрации при давлении 0,12 МПа, т.е. выше атмосферного. При этом давлении температура воды в деаэраторе 104 оС. Перед
подачей в деаэратор химически очищенная вода предварительно подогревается в водо-водяном теплообменнике.

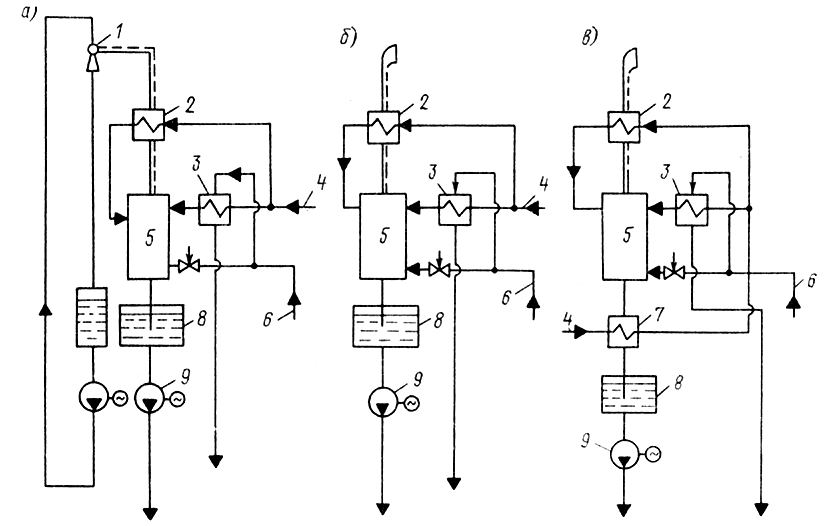

Рисунок 4.4 – Схемы включения деаэраторов:
а – вакуумного; б – атмосферного; в – атмосферного с охладителем деаэрированной воды.

При приготовлении воды для нужд горячего водоснабжения в котельных, работающих на закрытую систему теплоснабжения, используются различные схемы присоединения к системе теплоснабжения местных теплообменников. В настоящее время применяются три схемы присоединения местных теплообменников, показанные на рисунке 4.5.
На рисунке 4.4, в показана схема деаэрации подпиточной воды, в которой после деаэрационной колонки вода поступает в охладитель деаэрированной воды, подогревая химически очищенную воду. Затем химически очищенная вода направляется в теплообменник, установленный перед деаэратором. Температура воды после охладителя деаэрированной воды около 70 оС.
Выбор схемы присоединения местных теплообменников горячего водоснабжения производится в зависимости от отношения максимального расхода теплоты на горячее водоснабжение QГ.В к максимальному расходу теплоты на отопление QО.

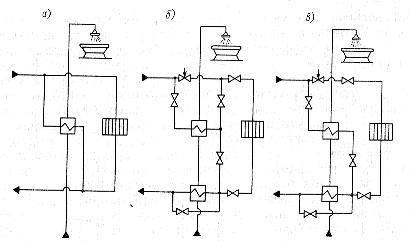

Рисунок 4.5 – Схемы присоединения местных теплообменников:
а – параллельное; б – двухступенчатое последовательное; в – смешанное.
