Потери теплоты от наружного охлаждения Q_н.о(q_н.о) происходят потому, что температура наружной поверхности котла выше температуры окружающей среды.

Расчет значения Q_н.о с предварительным экспериментальным определением необходимых для этого составляющих представляет определенные трудности. Учитывая, что q_н.о = 100^.Q_н.о/Q_р^рмалы по значению и уменьшаются с увеличением мощности котла, при проектировании и тепловых расчетах пользуются специальными рекомендациями.

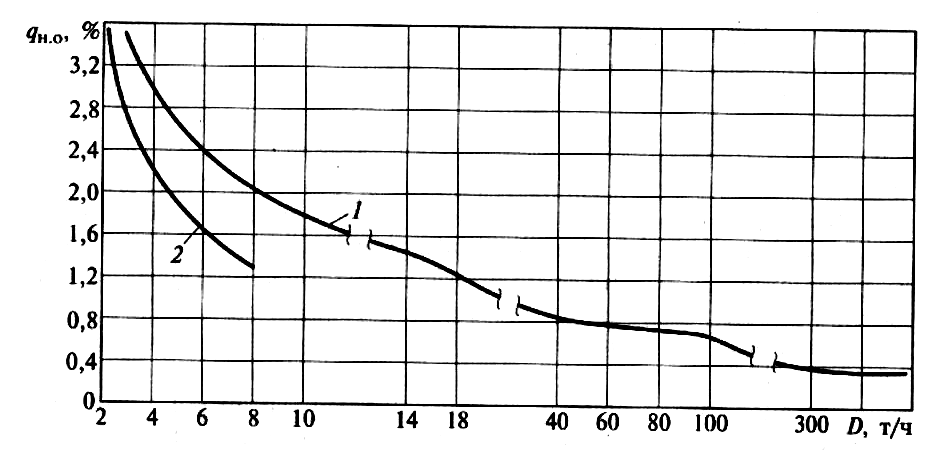

На рисунке 1.13 показано, как изменяются относительные потери теплоты q_н.о от наружного охлаждения в зависимости от производительности D котла.

Рисунок 1.13 – Зависимость потери теплоты q_н.о от наружного охлаждения от паропроизводительности Dкотла: 1 – котел с «хвостовыми» поверхностями нагрева (экономайзером и воздухоподогревателем); 2 – то же, без теплоиспользующих элементов



Абсолютные потери теплоты от наружного охлаждения ВQ_н.о мало изменяются с изменением нагрузки, поэтому относительные потери q_н.о изменяются практически обратно пропорционально нагрузке:

где q_н.о, q_н.о – относительные потери теплоты от наружного охлаждения при номинальной нагрузке котла D_ном и при нагрузке D, отличающейся от номинальной.
