В котельных среднего давления для получения необходимого давления газа устанавливаются газорегуляторные пункты (ГРП) или газорегуляторные установки (ГРУ), в которых давление газа снижается до заданного уровня и поддерживается постоянным не зависимо от колебания давления газа в сети и газопотребления в котельной.

Газорегуляторные пункты (установки) выполняют следующие функции:

-         снижают давление газа до заданной величины;

-         поддерживают заданное давление вне зависимости от изменений расхода газа и его давления перед регуляторными пунктами и установками;

-         прекращают подачу газа при повышении или понижении его давления после регуляторных пунктов и установок сверх заданных пределов;

-         очищают газ от механических примесей.

Территории ГРП сооружают на распределительных сетях городов и населенных пунктов, а также на коммунальных, промышленных и других предприятий.

Газовые регулирующие установки монтируют непосредственно в помещениях, где расположены газо-потребляющие агрегаты. Помещение, где находится ГРП (ГРУ), должно иметь вентиляцию, освещение, отопление.

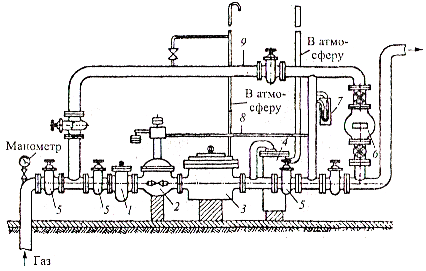

Рисунок 3.43 – Схема газорегуляторной установки:

1 – фильтр; 2 – предохранительно-запорный клапан; 3 – регулятор давления; 4 – гидрозатвор; 5 – задвижка; 6 – газовый счетчик; 7 – манометр; 8 – дыхательная трубка; 9 – обводной газопровод (байпас).

В зависимости от величины давления газа на входе ГРП и ГРУ подразделяют на ГРП, ГРУ среднего давления (свыше 0,005 до 0,3 МПа) и на ГРП и ГРУ высокого давления (свыше 0,3 до 1,2 МПа).

В комплект ГРП (ГРУ) входят:

фильтр – для очистки газа от механических примесей (пыли, окалины, грязи);

предохранительно-запорный клапан (ПЗК) – для автоматического отключения подачи газа при повышении или понижении давления газа за регулятором сверх установленных границ;

регулятор давления – для снижения давления городского газа и поддержания его на определенном уровне независимо от потребления газа в котельной и колебания давления во входном газопроводе;

предохранительно-сбросной клапан (гидравлический затвор или пружинный клапан) – для сброса некоторого количества газа в атмосферу при возможных кратковременных повышениях его давления после регулятора, во избежание отключения газа на котельную предохранительно-запорным клапаном;

обводной газопровод (байпас) с двумя последовательно размещенными запорными устройствами – для подачи газа во время ремонта оборудования ГРУ; между запорными устройствами предусмотрен продувочный газопровод;

сбросные и продувочные трубопроводы – для сброса газа в атмосферу от предохранительно-сбросных устройств и продувки газопроводов и оборудования;

контрольно-измерительные приборы – манометры (показывающие и самопишущие) для измерения давления до и после фильтра, после регулятора; термометры (показывающие и самопишущие) для измерения температуры газа;

импульсные трубки – для соединения отдельных элементов оборудования между собой и с контролируемыми точками газопроводов, а также для присоединения средств измерения к газопроводам в контролируемых точках.
