Характеристика любого прибора показывает связь двух или более параметров.
Для БТ различают два вида характеристик:

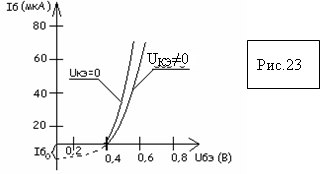

1) Входная характеристика
I1=f (U1), при U2=const для схемы с ОЭ. Iб= f (Uбэ), при Uкэ=const – это зависимость тока базы от Uбэ при Uкэ постоянной.
Ток базы заметно зависит от напряжения б-э т.к. это ток прямого включения p-n перехода.
При Uкэ≠0 в цепи базы проходит дополнительный ток IБ0 за счет Е2, направленный против основного тока базы и уменьшающий его. Поэтому характеристика смещена в право.
2) Выходная характеристика.
I2=f (U2), при I1=const для схемы с ОЭ. Iк=f (Uкэ), при Iб – const
|
