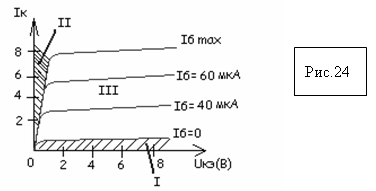

Iк почти не зависит от напряжения к-э, т.к. это ток обратного включения p-n перехода. Iк заметно зависит от Iб. На семействе выходных характеристик можно выделить три области, которые соответствуют определенному состоянию транзистора.
I – область отсечки – оба p-n перехода закрыты.
II – область насыщения – оба p-n перехода открыты.
III – активная область - p-n переход б-э открыт, б-к закрыт.
|
