Выходные каскады – это как правило усилители мощности.

В выходных каскадах как правило проходят большие токи, поэтому КПД выходного каскада определяет КПД усилителя. Для выходных каскадов также необходимо выполнить требования – как можно меньшие искажения сигнала.

Выполнение этих требований возможно в схемах:

1)      Усилители с трансформаторным включением нагрузки в режиме А.

2)      В двухтактных схемах с трансформаторным включением нагрузки в режиме А-В близком к В.

3)      В двухтактных схемах с безтрансформаторным включением нагрузки в режиме А-В близком к В.

Двухтактная схема выходного каскада с трансформаторным включением нагрузки.

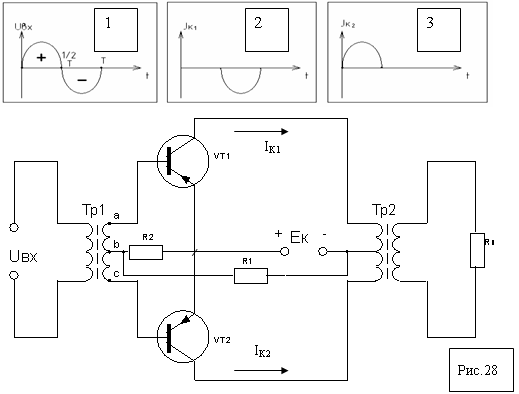

Тр1 из U_вх формирует два напряжения U_бэ1 и U_бэ2 на базах транзисторов всегда противоположные по знаку, т.е. Тр1 переворачивает фазу одного напряжения относительно другого на 180^о – фазовращатель. Поэтому VT1 и VT2 работают поочередно. Например, в первую половину периода Uвх (рис.1 )считаем в точке а “+”, значит в точке с “–“, поэтому VT1 закрыт, VT2 открыт. В цепи проходит ток I_к2.(рис. 2)

Во вторую половину периода в точке а “–”, значит в точке с “+“, значит VT1 открыт, VT2закрыт. В цепи проходит ток I_к1.(рис. 3).

I_к1 и I_к2 через Тр2 поочередно в нагрузке формируют напряжение подобное входному.

Искажения сигнала минимальны.

R₁ и R₂ – делитель напряжения, определяющей режим работы АВ, близкий к В, что обеспечивает достаточно большой КПД.

Преимущества двухтактной схемы:

1)      малое искажение при большом КПД за счет режима АВ близкого к В.

2)      Увеличиваются пределы изменения тока коллектора (I_нагр) в 2 раза, по сравнению с однотактной схемой.

3)      В данной схеме реализуются все преимущества трансформаторного включения нагрузки (см. «Трансформаторная связь»)
