ОУ без ООС не включаются, т.к. гигантский коэффициент приводит к тому, что сигналы усиливаются до max значения, т.е. происходит ограничение сигнала. Существует единственная схема включения ОУ без ООС – это компараторное включение. Существует две основные схемы включения ОУ:
1) Инвертирующая схема включения ОУ
2) Не инвертирующая схема включения ОУ
Инвертирующая схема включения ОУ
Признак схемы: напряжение входа подается на инверсный вход, прямой вход соединен с общей точкой. ООС обязательна. ОУ – это усилитель постоянного тока, имеющий большой коэффициент усиления по напряжению, большое входное и малое выходное сопротивление, для получения возможности усиливать.

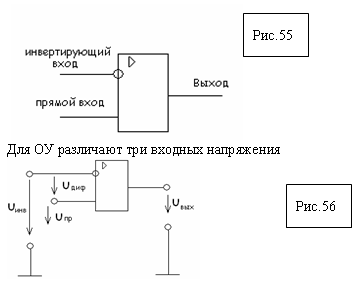

ОУ имеет два входа и один выход.
- для инвертирующего входа Uвых всегда противоположно по фазе Uпр
- для не инвертирующего входа Uвых всегда совпадает по фазе с Uпр.
Напряжение Uдиф между инвертирующими и не инвертирующими входами называют дифференциальным напряжением.
|
