Каскады предварительного усиления – это входные каскады усилителей.
Требования:
1) Min уровень искажений;
2) Согласовать источник Uвх и основные каскады усилителя между собой.
КПД каскадов предварительного усиления заметно на КПД усилителя не сказывается из-за малых токов.
Чтобы выполнять эти требования в каскадах предварительного усиления создают
режим А.
Для согласования Rист Uвх с усилителем достаточно выбрать каскад предварительного усиления с большим Rвх., чтобы выполнить условие Rвх>> Rист Uвх.
Например, схема с ОЭ: Rвх до единиц кОМ; схема с ОК: Rвх до десятков кОм; схема на полевых транзисторах: Rвх до сотен кОм.

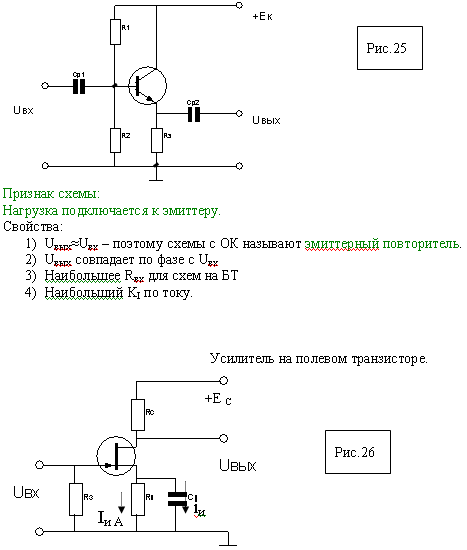

Схема с общим коллектором.
Rc подобное Rк в биполярных схемах:
1) ограничивает ток стока;
2) образует делитель напряжения с транзистором.
Rз выполняет две функции:
1) замыкает затвор на общую точку, следовательно при Uвх = 0 потенциал затвора
φз = 0
2) Rз является нагрузкой для Uвх, поэтому Rз выбирают от сотен кОм, до единиц Мом, сравнимо с обратно включенным p-n переходом з-и.
Rи обеспечивает режим работы транзистора, т.к. при Uвх=0 в Rи проходит ток IиА, поэтому φи= IиА· Rи , значит UзиА = φи – φз = IиА * Rи – это напряжение определяет все токи транзистора, а значит и режим работы транзистора.
Cи пропускает переменную составляющую тока истока (iи), если XCи << Rи поэтому режим работы транзистора не будет зависеть от входного сигнала.
|
