Режим работы усилителя определяет результат усиления, в частности :
1)характер искажений;
2)КПД усилителя.
Режим работы определяется положением рабочей точки на нагрузочной прямой.
Режимы работы обозначаются большими буквами A, B, C, D.

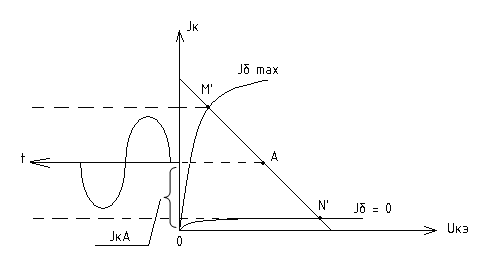

Режим А.
Рабочая точка выбирается на середине разрешенного участка нагрузочной прямой M’N’
Из графиков видно что в режиме А Iк есть куда увеличиваться и есть куда убывать, поэтому при подаче входного синусоидального сигнала искажения будут наименьшие, но и КПД каскада будет мал, т.к. велика постоянная составляющая IкА. КПД составляет 30-35 %

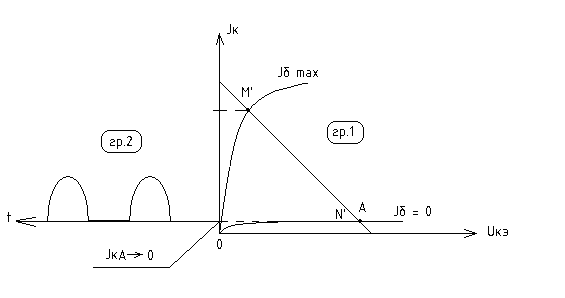

Режим В.
Рабочая точка выбирается на границе с областью отсечки.
Из графиков следует что:
1) В режиме В Iк может только увеличивается, поэтому искажения очень большие – срезается половина периода входного синусоидального сигнала (см.гр.2)
2) КПД каскада достигает 70-75 % , т.к. IкА → 0.
Режим С.
Рабочая точка выбирается в области отсечки.
Для этого от отдельного источника подается UбэA которое закрывает транзистор. Поэтому при подаче входного синусоидального сигнала большая часть периода отсекается, следовательно: а) искажения сигнала очень большие; б) КПД еще выше, достигает 90-95 %.
Такой режим называется пороговым.
Режим D (ключевой режим).
См. дисциплину «Импульсная техника».
|
