Энергетика, энергетическое машиностроение и электротехника :: Промышленная электроника
Расчет элементов и параметров цепи на основе графического анализа работы
  1. Коэффициент усиления по напряжению.

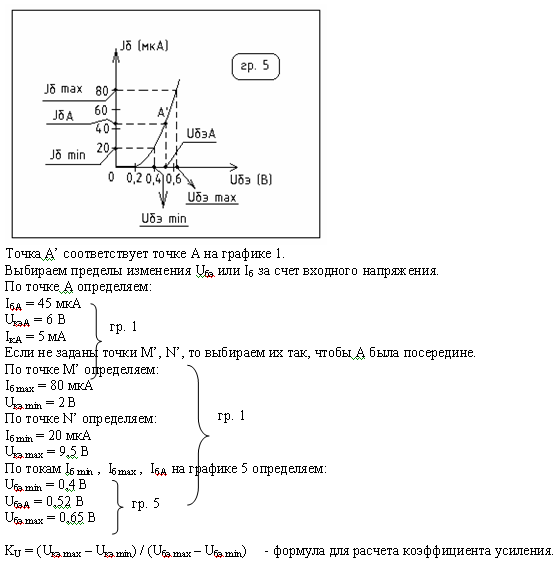

Чтобы провести расчет коэффициента усиления будем использовать входную характеристику транзистора.
Рис.11


  1. Входное сопротивление схемы:
Rвх = (Uбэ max – Uбэ min) / (Iб max – Iб min) = 0,25/60мкА=0,25/60*10-6А=
=0,25*105 /6=4166 Ом
  1. Мощность рассеиваемая на коллекторе:
Рк = UкэА·IкА =6*5мА = 30*10-3 Вт=30 мВТ, значит Рк доп=> Рк-это условие выбора транзистора, где Рк доп выбирается из справочника по маркировке транзистора.
  1. Выходное сопротивление схемы (Rвых):
Rвых = Rк, смотри пункт 5.
  1. Rк = (ЕкUкэА) / IкА= (12 – 6)/5*10-3=1200 Ом, где Е выбираем по точке N на графике 1.
  2. Rб находим из второго закона Кирхгофа для цепи базы:
Eк = IбА·Rб + UбэА –второй закон Кирхгофа.
Rб = (Ек – UбэА) / IбА      [В/А]   перевод единиц ОБЯЗАТЕЛЕН!!!
